Après la réalisation du montage de l’article Ma première centrale DCC vous avez été tenté par la version CDM-Rail ® de celui-ci sous Windows CDM-Rail pour Ma première centrale DCC (1).
Mais vous avez constaté que vous disposiez d’une carte que CDM-Rrail ne reconnait pas avec le programme DCCpp_Uno.ino. Cette carte utilise probablement une interface CH340G.
La réalisation de ce montage nécessite alors l’installation d’un programme différent de celui de l’article (1).
Avoir réalisé Ma première centrale DCC
Avoir pris connaissance des différents types d’Arduino UNO dans l’article CDM-Rail pour Ma première centrale DCC (1)
La version d’origine du programme DCCpp_Uno basée sur DCC++ et créée par Gregg E. Berman ne fonctionne pas toujours avec CDMrail. CDMrail peut ne pas la reconnaitre en tant que serveur lorsqu’on utilise un UNO comportant une interface avec un circuit CH340G.
C’est alors DCCppS88, une version modifiée par ses successeurs qu’il faut utiliser. Ce programme dérive d’une bibliothèque publiée sur Locoduino (DCCpp), et c’est une version modifiée de DCCppS88 qui est fournie ici, prête à l’emploi.

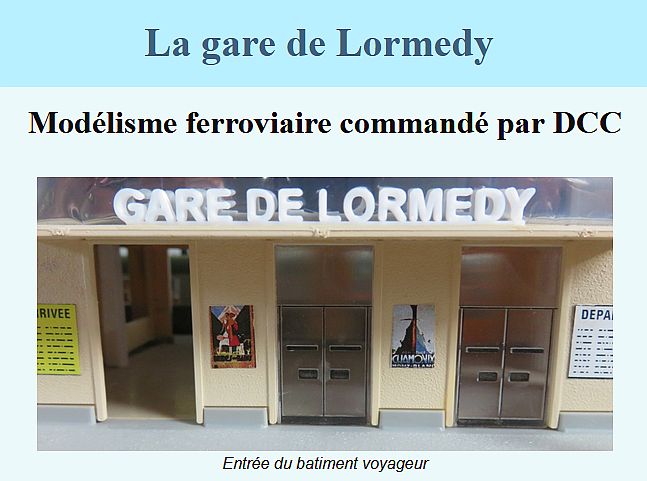

Ce programme est dénommé bibliothèque sur le site de "La gare de Lormedy" car ce programme incorpore la bibliothèque DCCpp, ce qui rend son installation inutile. Il ne nécessite donc aucune modification de l’IDE Arduino :
http://lormedy.free.fr/
Vous trouverez le fichier original sur ce lien, (pour référence seulement)
http://lormedy.free.fr/DCCppS88.zip
mais sa version modifiée, directement utilisable, est sous forme de fichier compressé ci-dessous :
Il s’agit d’un fichier compressé. Lorsque vous l’ouvrez par un double-clic, vous y trouvez un répertoire DCCppS88 que vous déplacerez (= copierez) par un glisser-déplacer dans votre répertoire de croquis (sketch = programmes) nommé Arduino situé dans votre répertoire Documents. Il n’y a pas d’installation.
Vous ouvrez le sketch DCCppS88.ino (croquis = programme) en double-cliquant dessus. C’est celui qui a une icône Arduino devant.

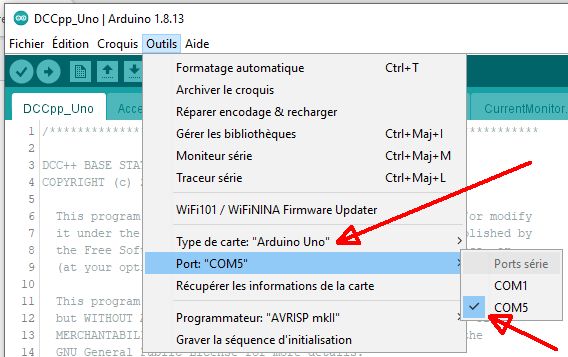

Vous choisissez la carte et port de votre Arduino.
Puis vous faites Vérifier.
Des avertissements peuvent apparaitre en fonction de votre installation.

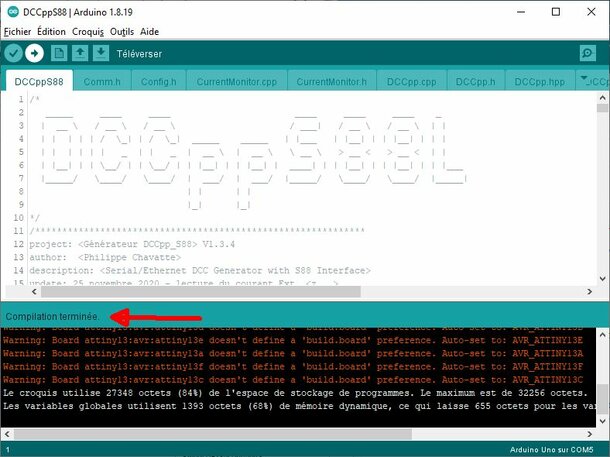

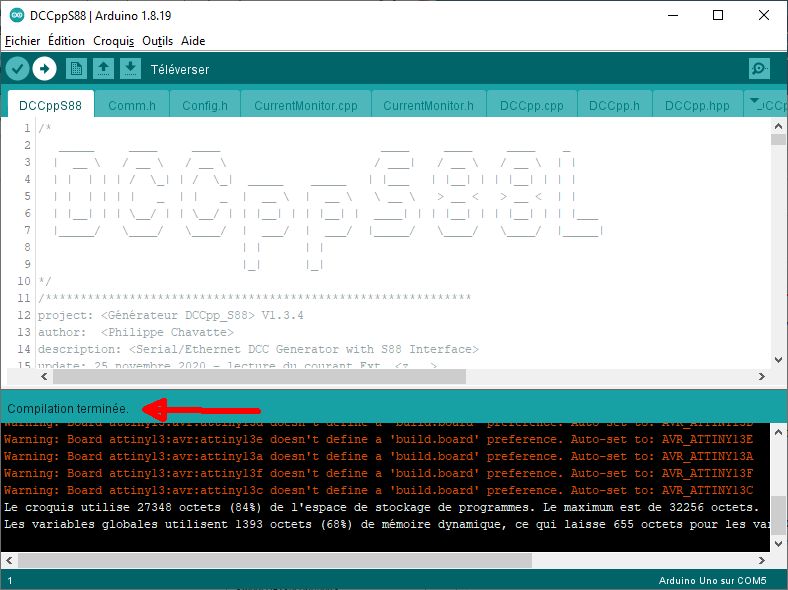

Vous devez juste obtenir "Compilation terminée" sans erreur.
Si cela s’est bien passé, vous Cliquez sur Téléverser.
Et vous vérifiez que le Téléversement est terminé dans la barre d’état de l’IDE.
Pour la suite, la démarche est celle de l’article CDM-Rail pour Ma première centrale DCC (1). Si vous avez déjà fait l’installation de CDM-Rail, il est inutile de la refaire, il n’y a pas de modifications.
La même que pour l’article précédent : il s’agit d’une présentation rapide qui doit vous permettre de piloter vos locomotives. Bien d’autres fonctionnalités de CDM-rail méritent d’y passer du temps :
Philippe qui édite le site de La gare de Lormedy, co-auteur de DCCppS88 me rappelle que l’utilisation d’un MEGA2560 est une garantie de pérennité dans la réalisation d’une centrale DCC. Ceci dépasse le cadre de cet article qui suppose pratiquement aucune compétence en câblage et en lecture de schéma. Et en cas d’accident avec le matériel électronique, l’investissement reste très limité.
