Boitier 3D pour la station DCC minimale

.
Par : msport

DIFFICULTÉ :

Le va-et-vient réaliste de l’article Réalisation d’un va-et-vient automatique et réaliste a bénéficié d’un circuit imprimé décrit dans l’article Une station DCC minimale avec boutons de commande et écran Oled.
Dans sa version pour UNO, on vient de lui créer un boitier réalisé en impression 3D disponible de la même manière que le circuit imprimé.
Ce boitier est très compact, ce qui impose quelques précautions pour le montage et dans le choix des composants.
Suivez le guide.

<

Vous avez réalisé Une station DCC minimale avec boutons de commande et écran Oled où on a indiqué qu’il existait un boitier pour ce montage.
Effectivement, le fabricant des circuits imprimés, JLCPCB propose également un service pour les impressions 3D.

L’exactitude des dimensions du boitier fourni est très bonne, mais du fait d’un certain manque de précision des mesures faites à la conception, vous aurez quelques ajustements à réaliser. Mais le plastique est plutôt facile à limer.

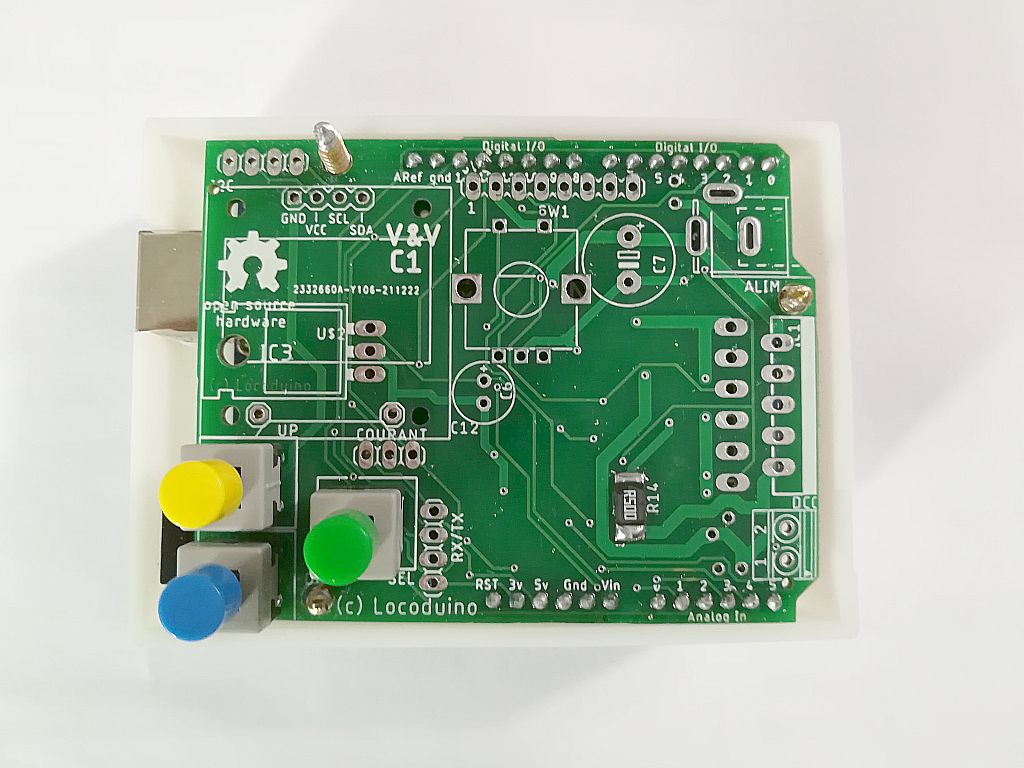

Figure 1
Figure 1

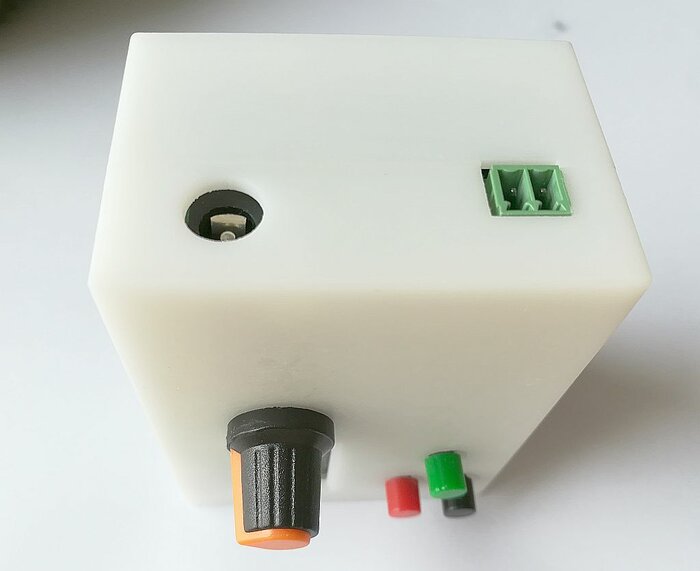

Figure 2
Figure 2
Figure 3
Figure 3
Figure 4
Figure 4
Figure 5
Figure 5

Déjà sur Locoduino

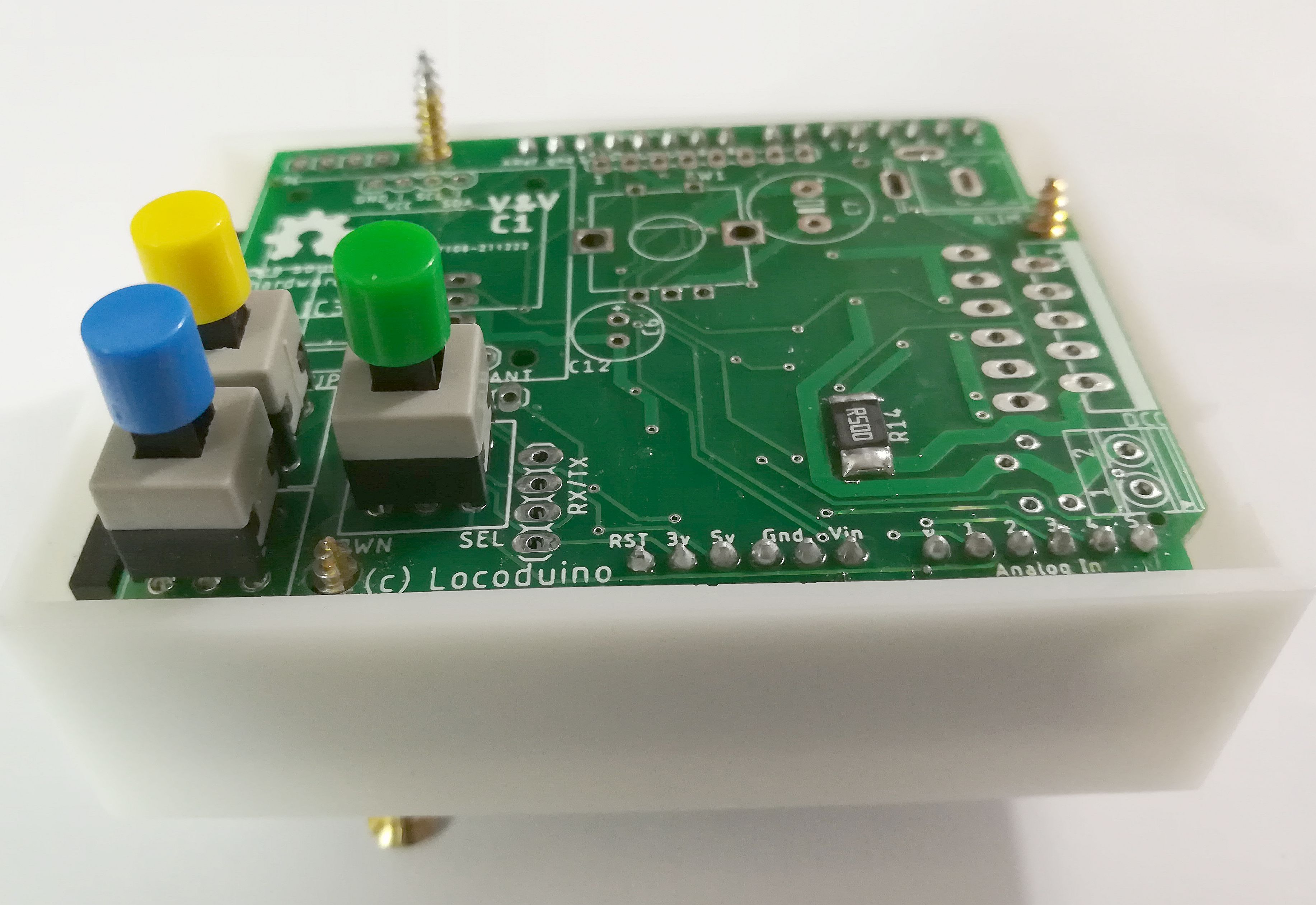

Le circuit imprimé peut être monté sur un Arduino Mega, mais le boitier n’est prévu que pour accueillir un Arduino UNO.

Figure 11
Figure 11

L’intégration nécessite quelques précautions :

En largeur :

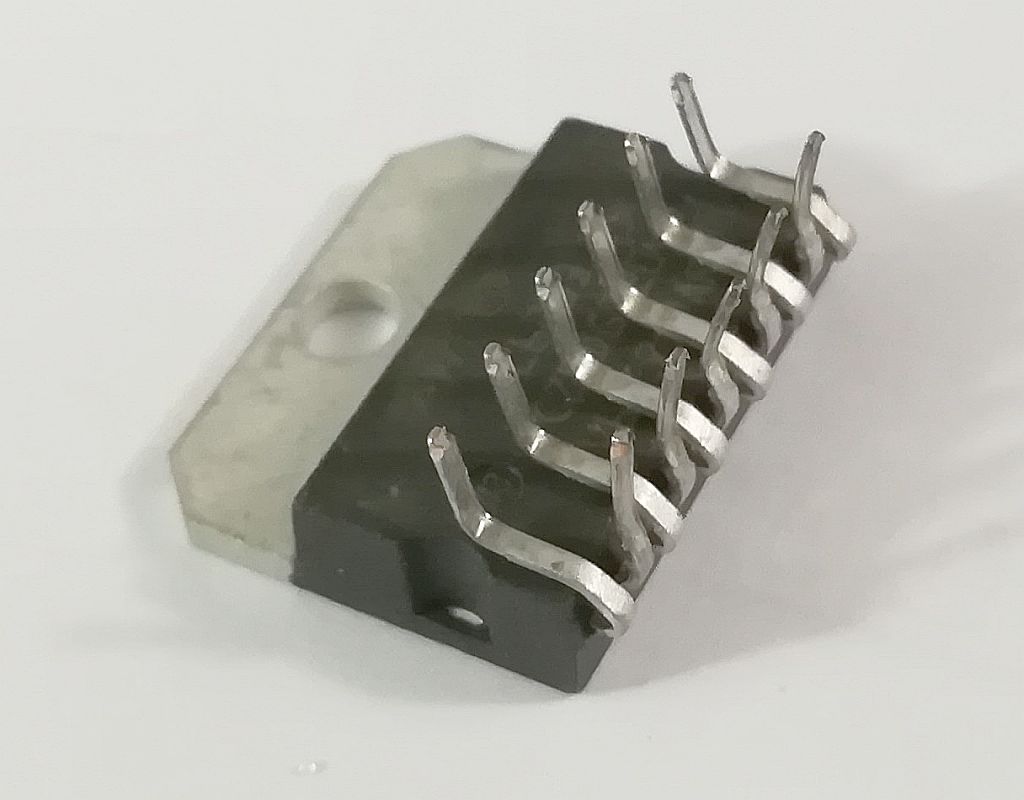

Il faut coucher le L6203 vers l’intérieur pour qu’il tienne dans la largeur du boitier. Le pliage des pattes en arrière doit être réalisé avec délicatesse, mais peut s’effectuer avec les doigts.

Figure 10
Figure 10

Si vous utilisez un module radio HC12, il doit être muni d’une antenne courte ou d’une antenne longue inclinée à 60° ou d’une antenne externe.

En hauteur :
Il faut prévoir :

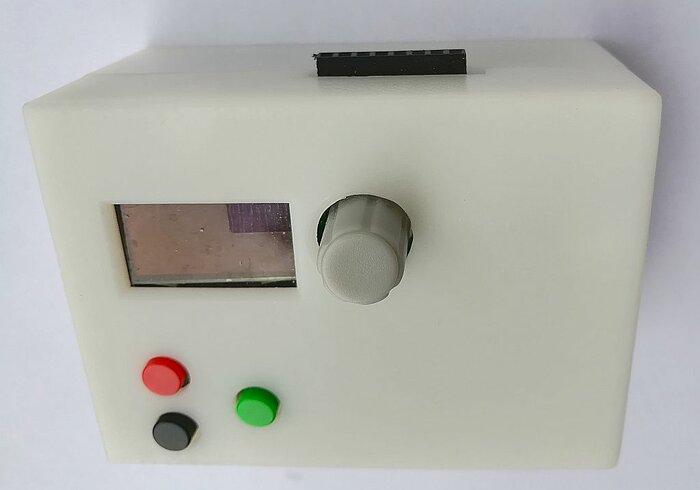

  • l’affleurement de l’Oled sous le couvercle. Figure 1

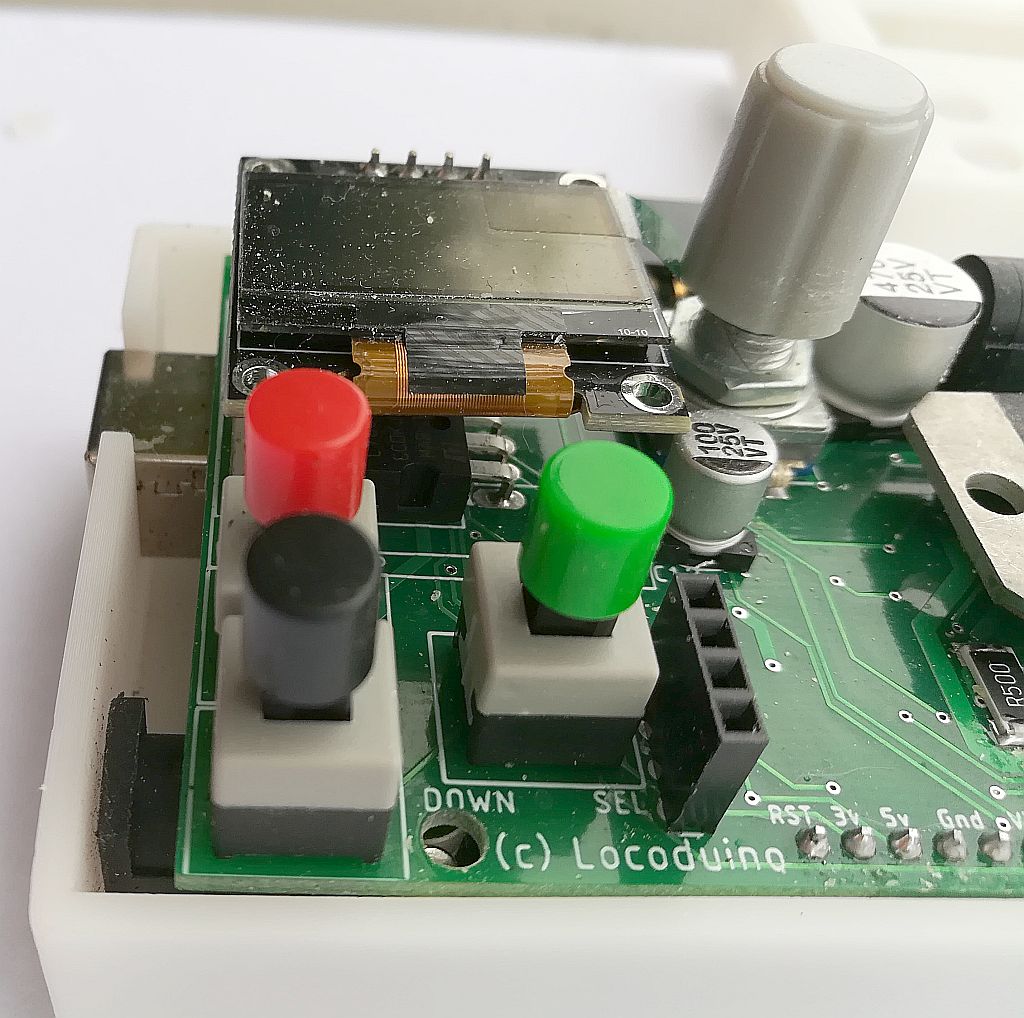

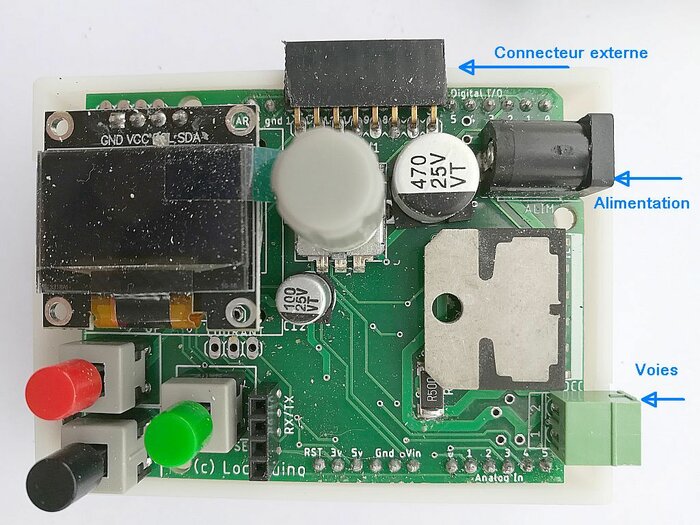

  • Le dépassement des trois boutons au dessus du dit couvercle. Il faudra ne pas enfoncer les broches des boutons poussoirs au moment de les souder ou utiliser des morceaux de support tulipe pour circuits intégrés comme intermédiaires. Figure 4

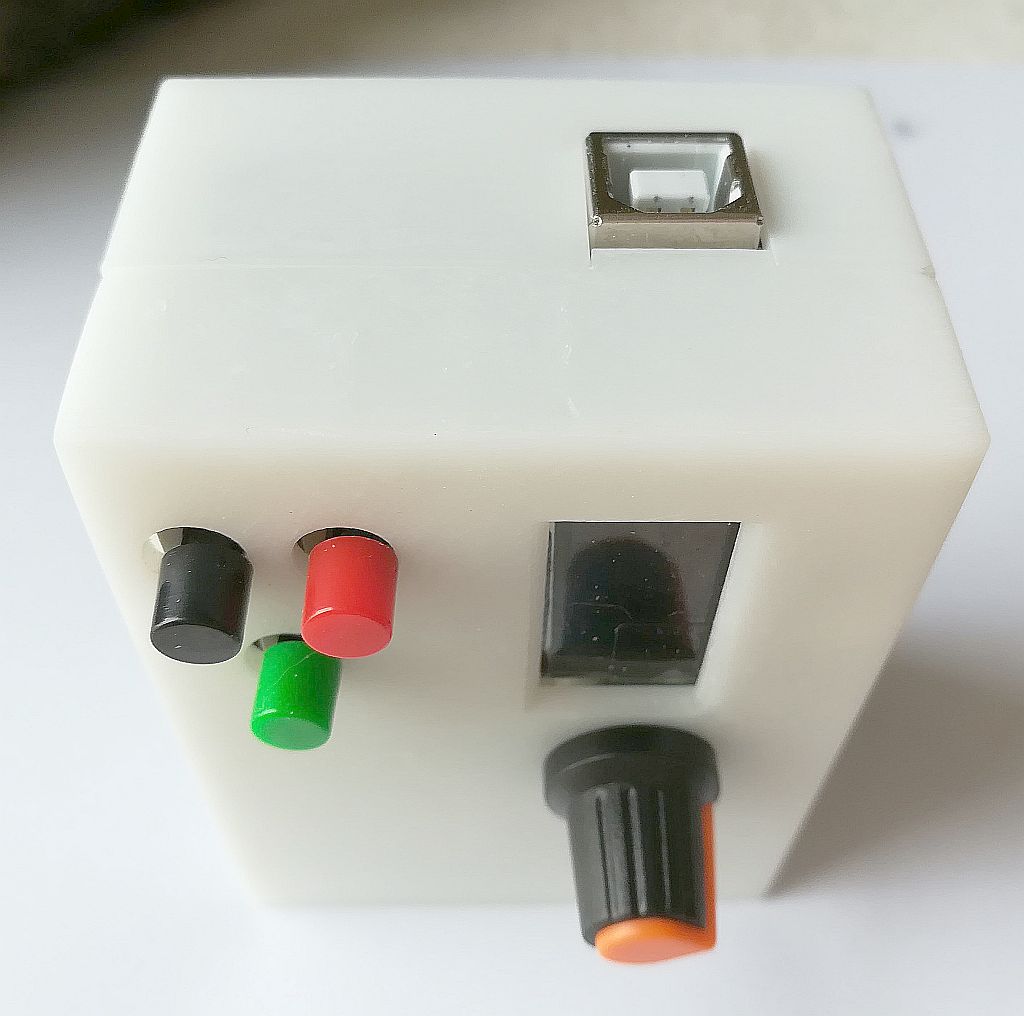

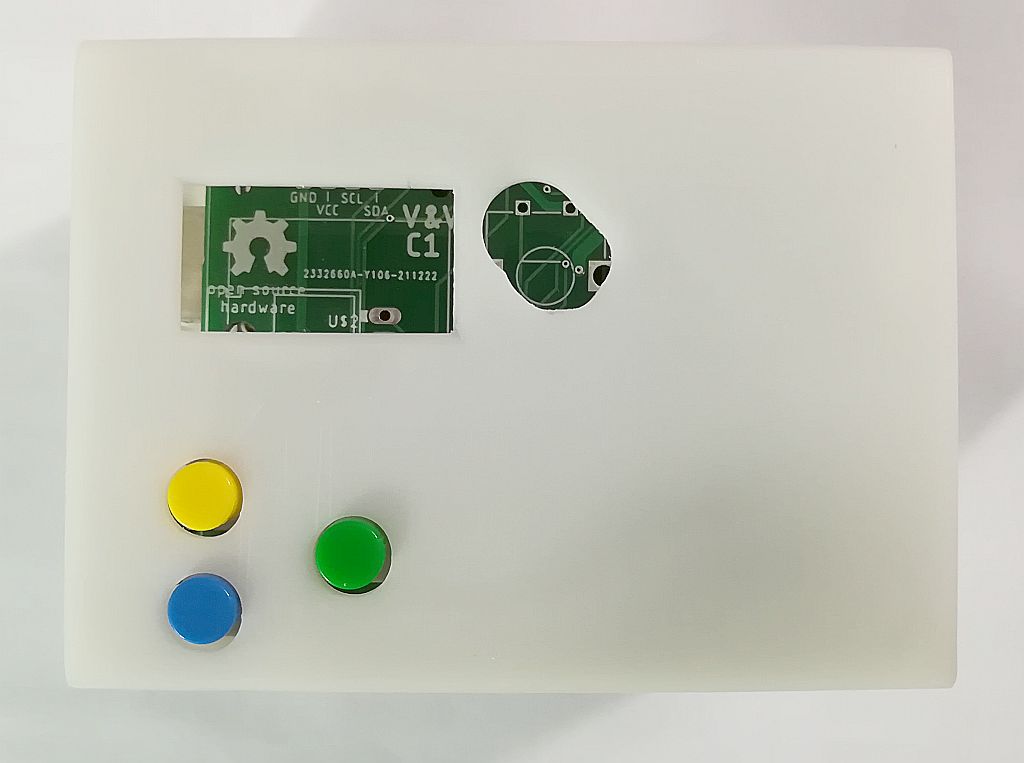

  • Le jeu sous le bouton de l’encodeur doit permettre sa commande. Si vous avez utilisé un modèle à axe court, il faut choisir un bouton de petit diamètre (inférieur à 12 mm) et agrandir le trou correspondant dans le couvercle Figure 5 et le centrer. Figure 7

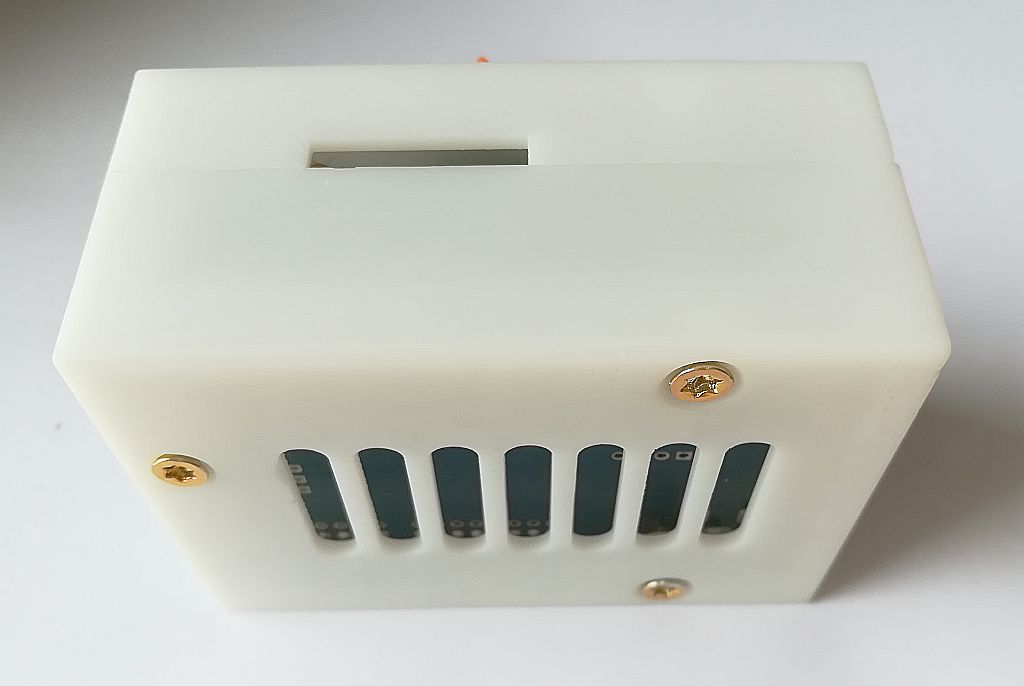

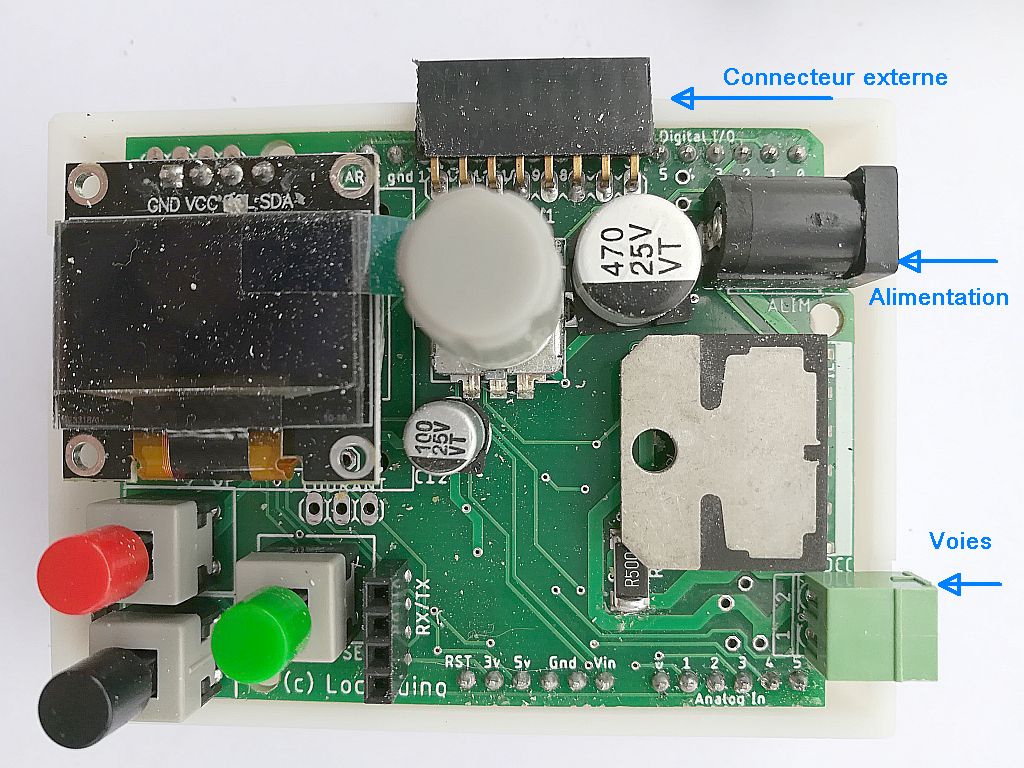

  • Vérifier le niveau du connecteur pour les détecteurs à l’arrière. Figures 6 et 11

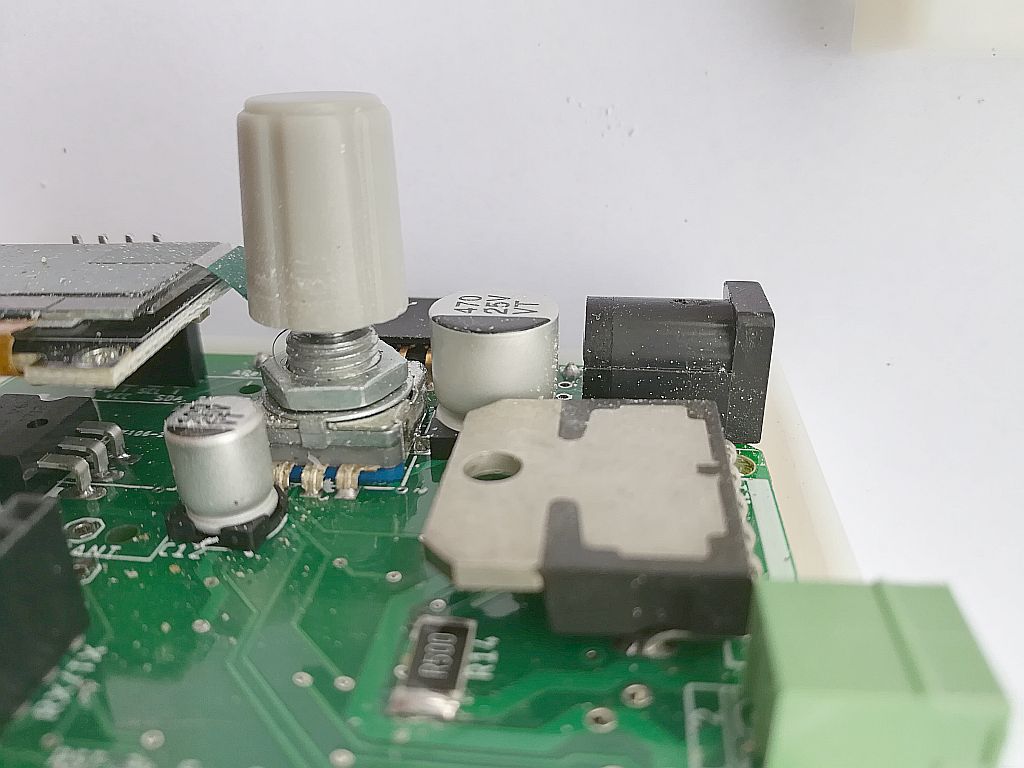

  • Le condensateur de 1000µF 25V ne doit pas dépasser 14mm. Choisir un modèle CMS et en redresser les pattes. Figure 9
  • Le passage des vis de fixation. Figures 12 et 13

Vous aurez probablement à ajuster (agrandir) légèrement les trous de passage des vis dans le fond du boitier.

Figure 7
Figure 7
Figure 8
Figure 8
Figure 9
Figure 9
Figure 12
Figure 12
Figure 13
Figure 13

Chez JLCPCB

Il y a probablement d’autres industriels que JLCPCB qui réalisent des impressions 3D. Nous n’avons pas d’actions chez JLCPCB et c’est peut-être un tort. Nous avons découvert cette possibilité récemment. Si vous trouvez d’autres sociétés qui pratiquent des tarifs qui découragent l’acquisition d’une imprimante personnelle, faites nous signe. La qualité est, ici, celle d’une imprimante résine.

Bien sur, si vous disposez d’une imprimante 3D, vous pouvez les faire en DIY.

C’est une démarche similaire à celle pour les circuits imprimés, telle que décrite en détail dans l’article Une station DCC minimale avec boutons de commande et écran Oled.

A l’accueil, cliquez sur Resources puis sur 3D Printing puis sur l’écran suivant cliquez sur le bouton Get Instant Quote
Vous téléchargez ensuite un des fichiers stl (à récupérer ci-dessous) avec le bouton Add 3D Files. Vous le mettez dans le panier et recommencez avec le deuxième.
Vous pouvez avoir intérêt à prendre deux exemplaires ou plus de chaque car il y a un minimum de 1€ pour les petites pièces. Ce n’est pas le cas ici, le prix se situe autour de deux euros pièce (chaque couvercle et chaque fond), hors port.
Le prix est estimatif, il sera confirmé après validation technique et donc avant paiement. Vous pourrez toujours ne pas donner suite.
Choisissez le port Standard Direct Global Line. Comptez 15 jours – 3 semaines.

Les fichiers stl

Le couvercle
Le fond

Où acheter ?

Pour les composants spécifiques :
https://www.ebay.fr/itm/123776270934 1000µF 25V 6€ les 5
https://www.ebay.fr/itm/264426456292 1000µF 25V 6€ les 10
https://www.ebay.fr/itm/253446019696 les vis 3x35 9€ les 200
https://www.ebay.fr/itm/403505936812 Boutons 6mm 3€ les 10
