Passage à niveau géré par Arduino

Passage à niveau géré par Arduino (3)

Commande du mouvement des barrières

.
Par : Christian

DIFFICULTÉ :

Dans cet article, nous allons compléter notre passage à niveau en lui adjoignant deux barrières commandées par l’approche d’un train. Nous emploierons des servomoteurs pour réaliser le mouvement des barrières car les cartes Arduino disposent d’une bibliothèque capable de commander simplement ces composants très économiques.

Article mis à jour le 6 août 2024 pour ajouter un lien qui permet de voir le fonctionnement du PN sur le simulateur Wokwi.

Montage des barrières

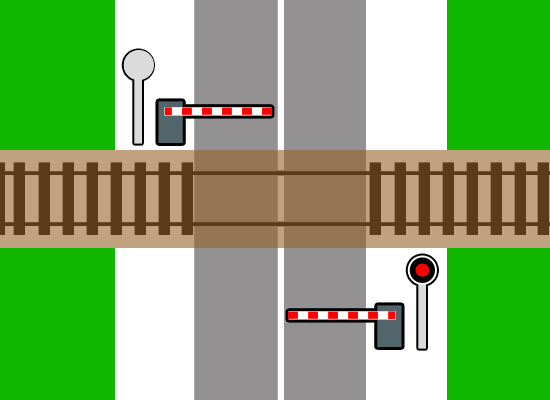

La figure 1 montre un passage à niveau automatique de type SAL 2 (pour plus de détails sur les passages à niveau, consulter le Hors-Série Loco-Revue N° 60). Nous voyons deux demi-barrières et deux feux de PN. On trouve dans le commerce des kits en plastique ou laiton reproduisant des barrières de passage à niveau. Nous avons choisi pour ce projet un kit en plastique à l’échelle H0 de marque Auhagen (référence 41625). Ce sont ses barrières que nous allons motoriser avec des servomoteurs.

Figure 1
Figure 1
Passage à niveau automatique de type SAL 2

Pour l’instant, nous allons nous concentrer sur le mouvement des servomoteurs et nous verrons ultérieurement comment transmettre ce mouvement aux barrières du kit. La vidéo ci-dessous montre le prototype que nous avons développé et permet de voir le rendu du clignotement des feux, une attente fixée à deux secondes puis le mouvement des barrières. La sonnerie a été rajoutée au montage du film car la partie sonore du projet n’était pas encore réalisée.

Montage des servomoteurs avec la carte Arduino Uno

La carte Arduino Uno est capable de gérer jusqu’à 12 servomoteurs (voir l’article La bibliothèque Servo) ; il ne nous en faut que deux et si ces servomoteurs n’ont pas une consommation trop élevée, ils peuvent être alimentés par la sortie 5 V de la carte Uno. C’est notamment le cas pour les micro-servos Tower Pro SG90 (livrés par exemple avec les kits de découverte d’Arduino) qui ont été utilisés dans ce montage ; leur force de traction est amplement suffisante pour manœuvrer une barrière. La figure 2 montre comment relier ces deux servomoteurs à la carte Arduino Uno.

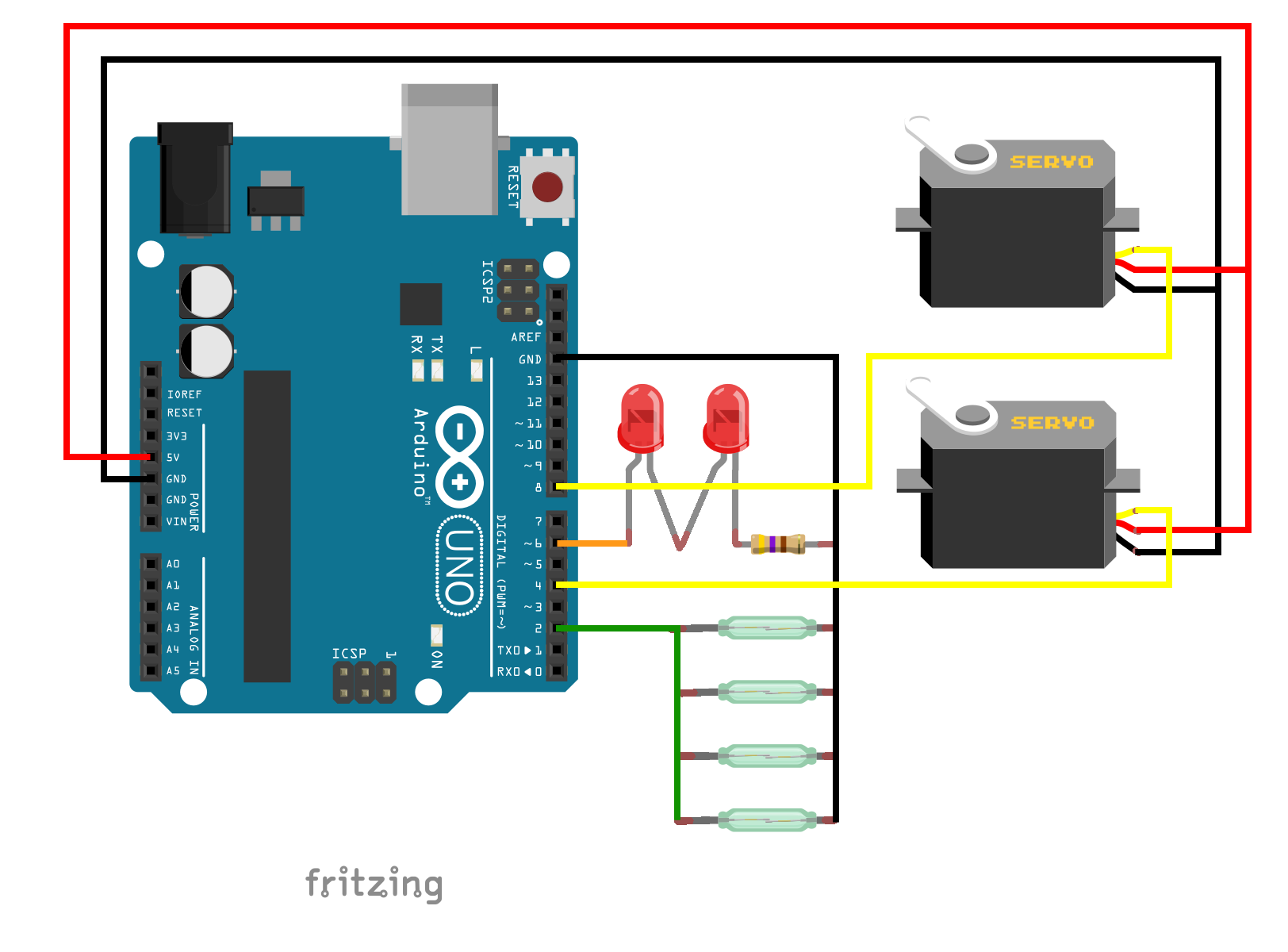

Figure 2
Figure 2
Le montage des servomoteurs sur la carte Arduino Uno

Lorsqu’une barrière de PN passe de la position fermée à la position ouverte, elle passe d’une position horizontale à une position verticale (ou quasiment). Nous allons donc manœuvrer nos servomoteurs sur un débattement de 90° et pour cela, nous utiliserons la bibliothèque Servo livrée avec l’IDE d’Arduino. Le mouvement ainsi obtenu sera parfait pour des demi-barrières automatiques. Ceux qui veulent reproduire des barrières qui étaient manœuvrées à la main par un garde-barrière auront intérêt à utiliser la bibliothèque SlowMotionServo décrite dans l’article La bibliothèque SlowMotionServo car ils pourront ainsi simuler un rebond de la barrière lorsqu’elle arrivait en position horizontale. Ce rebond n’existe pas pour une demi-barrière automatique donc cette bibliothèque n’apporte aucun avantage d’autant que les barrières doivent être fermées assez rapidement sur un petit réseau comme Train’ In Box.

Le programme

Encore une fois, nous ne faisons que compléter le programme donné dans l’article précédent. Comme le montre la figure 2, les servomoteurs sont reliés aux sorties 4 et 8. Le programme introduit un délai (delaiFermeture) entre le clignotement des feux de PN et le début du mouvement des barrières. Ce délai était égal à 2 secondes pour tourner la vidéo ci-dessus mais a été mis à zéro car le programme est livré pour le réseau TIB ; à vous d’adapter ce délai en fonction de la taille de votre réseau pour que les barrières soient entièrement fermées quand le train passe. Ceux qui ont un grand réseau pourront se rapprocher de la réalité où le délai est de l’ordre de 8 secondes (voir le premier article). La vitesse du mouvement des barrières est aussi réglable grâce à la variable speedServo.

L’instanciation crée deux objets de type Servo appelé servo1 relié à l’entrée S1 et servo2 relié à l’entrée S2. L’initialisation doit se faire avec un train sur la zone du PN donc barrières fermées.

La fonction loop n’est pas compliquée à comprendre. Elle surveille l’état de la zone PN et agit en conséquence. Si la zone PN est libre, il suffit d’arrêter le clignotement des feux et d’ouvrir les barrières. Si la zone PN est occupée, son état passe de false à true et il faut alors faire l’inverse et fermer les barrières. Or on veut attendre un petit délai avant de fermer les barrières, c’est pourquoi on compare l’état de la zone avec son état précédent de manière à lancer l’attente que s’il y a eu changement d’état. Si on ne faisait pas cela, alors on relancerait indéfiniment le délai à attendre et il ne serait jamais terminé pour manœuvrer les barrières. Le mouvement des barrières est obtenu grâce à la méthode write(posServo).

Le mouvement des barrières est donc obtenu en faisant varier la position du servomoteur de 1° à chaque itération de la fonction loop() jusqu’à avoir atteint la position souhaitée (PN ouvert ou fermé). La vitesse du mouvement est contrôlée en introduisant un petit délai grâce à delay(speedServo);.

La fonction delay() ne devrait jamais être utilisée avec la bibliothèque "LightDimmer" car les états des LED doivent être mises à jour fréquemment. On peut d’ailleurs le lire en commentaire dans le fichier écrit en C++ LightDimmer.cpp : " LightDimmer::update shall be called in loop to allow the library to update the state of each LED... So you shall never use the delay function in your sketch ". Le délai introduit ici est très court et ne perturbe pas énormément la mise à jour des états des LED de LightDimmer comme on peut le constater sur la vidéo. Cela peut paraître peu académique mais dans la mesure où le résultat produit est satisfaisant, on peut le faire sans état d’âme. Bien évidemment, toute modification du programme pour y introduire de longs délais serait vouée à l’échec et ne produirait pas l’effet escompté.

Le programme ci-dessous est suffisamment commenté pour ne pas présenter de difficultés de compréhension. Par rapport au programme du précédent article, voici ce que nous avons ajouté :

  • inclusion de la bibliothèque Servo (ligne 15)
  • déclaration des sorties pour les servomoteurs (lignes 19-20)
  • des variables à la main de l’utilisateur pour régler le délai avant fermeture et la vitesse du mouvement (lignes 23 à 27)
  • des variables à ne pas modifier (lignes 29 à 38)
  • instanciation de deux objets de type Servo (ligne 42-43)
  • ans le setup : rattachement des servomoteurs aux sorties déclarées (lignes 63-64) et fermeture des barrières (lignes 65 à 67)
  • dans la loop : ouverture des barrières dès que etatZonePN est égal à false (lignes 79 à 85) ou bien fermeture des barrières une fois le délai avant fermeture passé si etatZonePN est égal à true (lignes 94 à 102)
/******************************************************************************
 * PN_TIB_FeuBarrieresAttente_InitFerme.ino
 * ****************************************************************************
 * Programme developpe pour le projet de PN pour Train In Box.
 * Il prend en compte l arrivee du train, le clignotement des feux en simulant
 * une ampoule a filaments, un delai de deux secondes avant mouvement des
 * barrieres, le mouvements des deux barrieres sur 90° d amplitude (depend de
 * la transmission adoptee).
 * Le programme s'initialise barrieres fermees, donc AVEC TRAIN EN GARE.
 * ****************************************************************************
 * Christian BEZANGER - 13 Novembre 2018 - 2 Juin 2019 - 29 mai 2020
 ******************************************************************************/

#include <LightDimmer.h>  // Bibliotheque pour gerer les feux du PN
#include <Servo.h>        // Bibliotheque pour gerer les barrieres du PN

const byte ILS=2; // entree des capteurs
const byte LED=6; // sortie PWM des feux du PN
const byte S1=4; // sortie pour le servomoteur 1
const byte S2=8; // sortie pour le servomoteur 2
unsigned int compteur = 1;  // compteur d evenements (survol ILS)

// Variables utilisateur pour reglage du mouvement des barrieres
// -------------------------------------------------------------
unsigned long delaiFermeture = 0; // Regle le delai entre clignotement LED
// et fermeture barrieres - entre 2000 et 8000 mais 0 sur TIB (pas de delai)
int speedServo = 30;  // Regle la vitesse de mouvement des barrieres

// Variables non utilisateur
// -------------------------
volatile static boolean etatZonePN = true; // true si la zone du PN est occupee
volatile static boolean old_etatZonePN = false; // etat anterieur de la zone
volatile static unsigned long old_top_debutISR;  // Date anterieure d appel ISR
unsigned long old_top = 0;  // variable pour afficher donnees utiles
int posServo = 90; // position courante a initialiser imperativement FERMEE
int posOuvert = 0;  // barriere a 10° de la verticale
int posFerme = 90; // barriere a l'horizontale (90° de la verticale)
unsigned long topAttente = 0; // top pris au début franchissement de la zone PN

// Instanciations
LightDimmer feuPN;
Servo servo1;
Servo servo2;

void changeEtat() { // routine d'interruption (ISR)
  unsigned long top_debutISR = millis();  // date appel ISR
  if((top_debutISR - old_top_debutISR) > 2000) {
    // 2 secondes au moins entre execution ISR
    etatZonePN = !etatZonePN; // etat passe a etat oppose
    old_top_debutISR = top_debutISR;  // initialisation date anterieure d appel ISR
  }
} // fin de ISR

void setup() {
  // put your setup code here, to run once:
  Serial.begin(115200); // communication avec le moniteur
  pinMode (ILS, INPUT_PULLUP);  // entree capteur
  pinMode (LED_BUILTIN, OUTPUT);  // LED du module allumee si Zone PN occupee
  pinMode (LED, OUTPUT);  // sortie pour feux du PN
  attachInterrupt (digitalPinToInterrupt(ILS), changeEtat, FALLING);
  digitalWrite (LED_BUILTIN, LOW);
  feuPN.begin(LED, HIGH); // LED s'allume avec etat haut
  servo1.attach(S1);
  servo2.attach(S2);
  // initialisation des barrieres en position fermee
  servo1.write(posFerme); // barriere 1 FERMEE apres initialisation
  servo2.write(posFerme); // barriere 2 FERMEE apres initialisation
  delay(2000);
  digitalWrite (LED_BUILTIN, HIGH); // Indique fin de setup
}  // fin de setup

void loop() {
  // put your main code here, to run repeatedly:
    if(etatZonePN == false) {
    old_etatZonePN = etatZonePN;
    digitalWrite (LED_BUILTIN, LOW); // eteint LED de controle de la zone PN
    feuPN.stopBlink();  // arrete le clignotement
    feuPN.off();  // eteint les feux
    // ouverture barriere
    if(posServo > posOuvert) {
      posServo = posServo - 1;
      servo1.write(posServo);
      servo2.write(posServo);
      delay(speedServo);
    }  // fin du test sur position des servos
  }  // fin du test sur etat de la Zone du PN -> false
  if(etatZonePN == true) {
    if(etatZonePN != old_etatZonePN) {
      topAttente = millis();  // prend un top d'entree dans zone PN
      old_etatZonePN = etatZonePN;
    }  // fin du deuxieme if
    digitalWrite (LED_BUILTIN, HIGH); // allume LED de controle de la zone PN
    feuPN.startBlink(); // commence le clignotement
      // fermeture barriere après attente
    if(millis() - topAttente > delaiFermeture) {
      if(posServo < posFerme) {
        posServo = posServo + 1;
        servo1.write(posServo);
        servo2.write(posServo);
        delay(speedServo);
      }  // fin du test sur position des servos
    }  // fin du test sur delai avant fermeture
  }  // fin du test sur etat de la Zone du PN -> true
  LightDimmer::update();
  if(old_top_debutISR != old_top) { // Affichage pour chaque nouveau survol ILS
    Serial.print(compteur);
    Serial.print("     ");
    Serial.print(old_top_debutISR);
    Serial.print("     ");
    Serial.println(old_top_debutISR - old_top);
    old_top = old_top_debutISR;
    compteur = compteur + 1;
  }
}  // fin de loop

Vous pouvez observer le fonctionnement de ce passage à niveau en cliquant sur le lien suivant. Les ILS ont été remplacés par des poussoirs et un délai de 4 secondes a été choisi entre le début du clignotement des feux et la fermeture des barrières. Le simulateur Wokwi ne permet pas de mettre deux LED en série comme sur le schéma.
https://wokwi.com/projects/40546054...

Transmission mécanique du mouvement

Avoir des servomoteurs qui bougent est une chose mais encore faut-il transmettre ce mouvement aux barrières. Et pour cela, il faut aussi des barrières. Il existe des kits de passage à niveau en plastique dans le commerce ; ils sont assez bon marché et assez faciles à assembler mais ils sont tout de même très fragiles et ne représentent pas toujours correctement un PN français, ce qui nécessite de les reprendre un peu. On trouve également des kits en laiton à un prix plus élevé et qui demandent une certaine aptitude pour les assembler, mais ils sont de meilleure facture.

À la demande de LR-Modélisme, nous avons développé un PN automatique afin de l’implanter sur le réseau Train’ In Box (TIB). Nous sommes partis du kit en plastique de passage à niveau Auhagen référence 41625 pour le H0. Nous allons décrire dans les grandes lignes les solutions que nous avons retenues pour transmettre le mouvement aux barrières. Bien évidemment, notre conception peut trouver sa place sur un autre réseau que TIB. Dans le dernier article de cette série, nous verrons d’autres possibilités de barrières que la solution Auhagen.

Le PN Auhagen est surtout prévu pour être statique avec ses barrières fermées mais la notice de montage prévoit qu’on peut tout de même motoriser la barrière avec un servomoteur. Le mouvement des barrières est obtenu en tirant ou en poussant une tige de commande en plastique et le débattement doit être de 2,5 mm, ni plus ni moins, afin de faire passer la barrière de la position horizontale (barrière fermée) à la position verticale ou presque (barrière ouverte).

Il convient donc de passer du mouvement de rotation de 90° du servomoteur à un mouvement de translation de 2,5 mm de la tige de commande sans dépasser l’amplitude de 2,5 mm. La solution retenue est de faire appel à une came excentrique tournant de 90° (ce qui permet un mouvement relativement lent) et dont la forme permet à la tige de bouger de 2,5 mm, ni plus ni moins. Cependant, la tige en plastique du PN Auhagen est flexible et doit être renforcée avec un tube en laiton. De plus, un réglage de la longueur de la tige de commande est prévu pour tenir compte de l’épaisseur de la plateforme supportant le PN qui dépend du matériau utilisé.

Afin de maintenir ensemble le servomoteur, sa came et la tige de commande de la barrière, un petit support en contreplaqué de 3 mm est fabriqué et ce support est collé sous la plateforme en carton gris de 2 mm du coffret TIB. Enfin, pour permettre à la barrière de remonter lors du mouvement d’ouverture, un petit élastique joue le rôle de ressort de rappel.

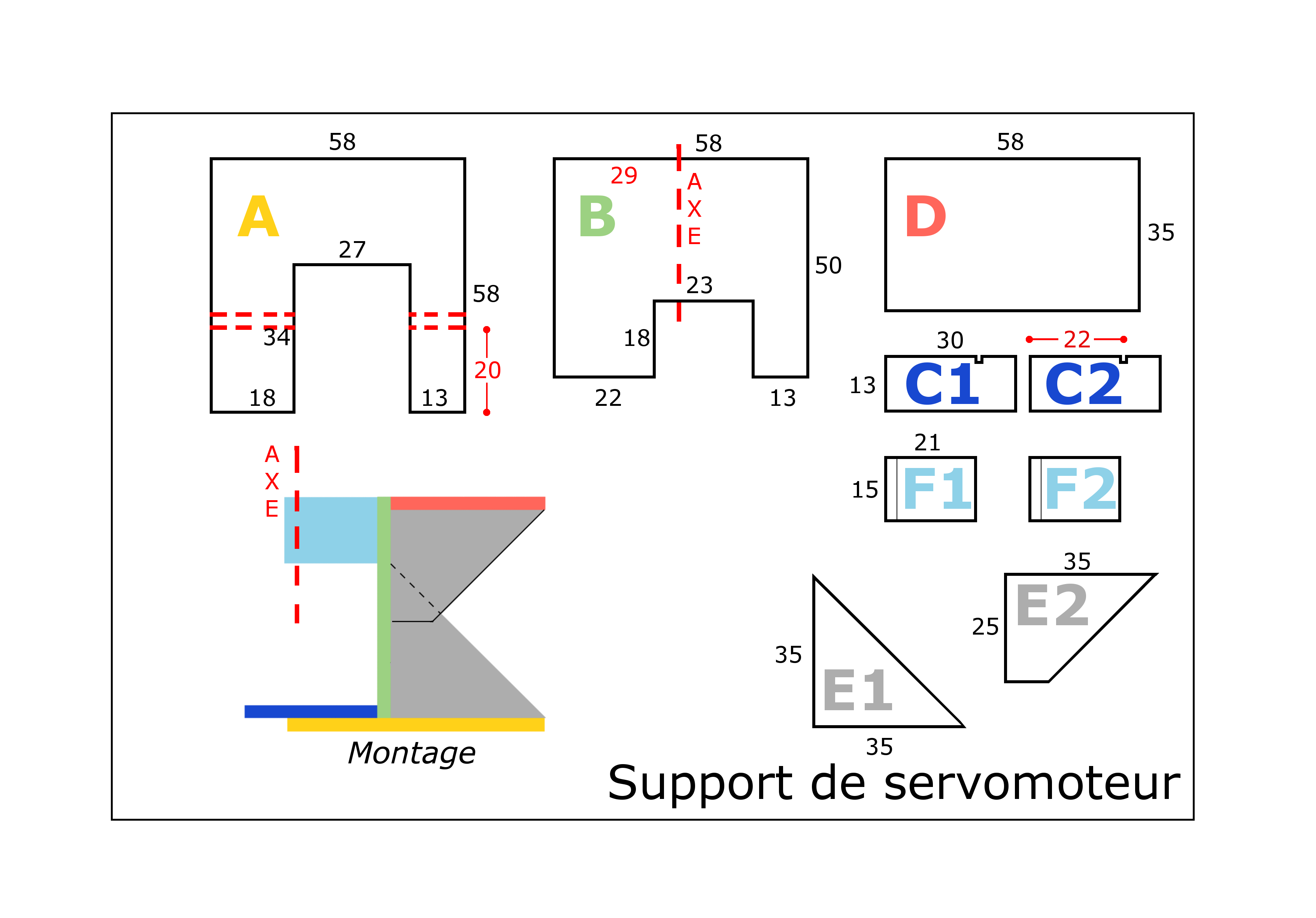

La figure 3 donne les cotes de chaque pièce constituant les supports de servomoteur, ainsi que la façon de les monter ensemble grâce à un code de couleur différent pour chaque pièce. Les pièces F1 et F2 (21 mm x 15 mm) ont un chanfrein à 45° ; elles sont collées l’une sur l’autre pour constituer une gorge à 90° dans laquelle viendra s’insérer le tube en laiton de 3 mm de diamètre extérieur et de 16 mm de long (appelé tube 2, référence P1249 chez Octant, et servant à guider le mouvement de la tige de commande). Dans ce tube 2 viendra coulisser un tube plus petit renforçant la tige de commande en plastique des barrières Auhagen. Tube 2 doit affleurer le haut des pièces F1 et F2 et dépasser en bas et il doit être positionné juste au-dessus de la came excentrique.

Figure 3
Figure 3
Les pièces constituant le support de servomoteur

Celle-ci est découpée dans du bois tendre d’épaisseur 8 mm ; sa forme est constituée d’un demi-cercle de rayon 10 mm pour sa partie inférieure et d’une demi-ellipse de demi-grand axe 12,5 mm pour sa partie supérieure comme le montre la figure 4.

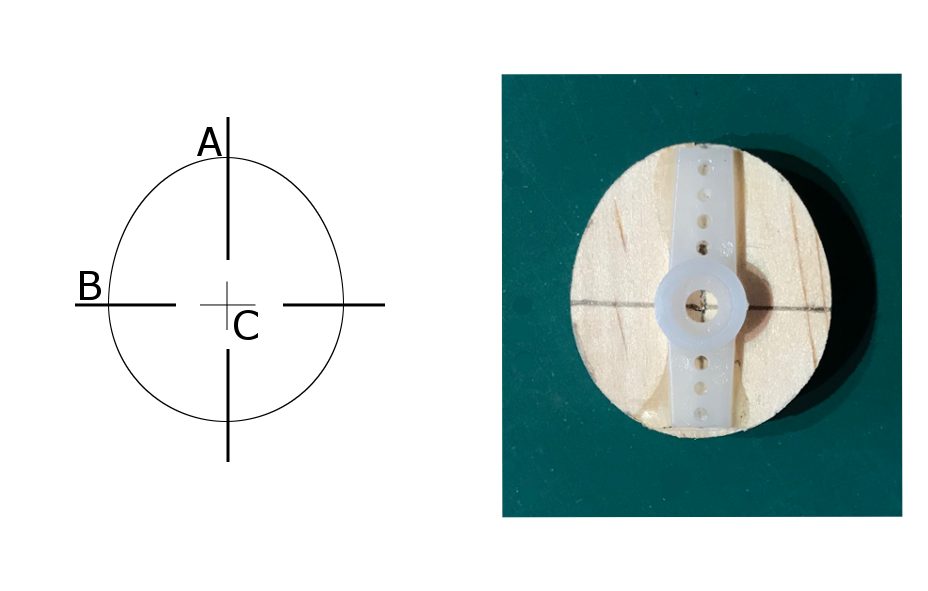

Figure 4
Figure 4
Dessin de la came excentrique

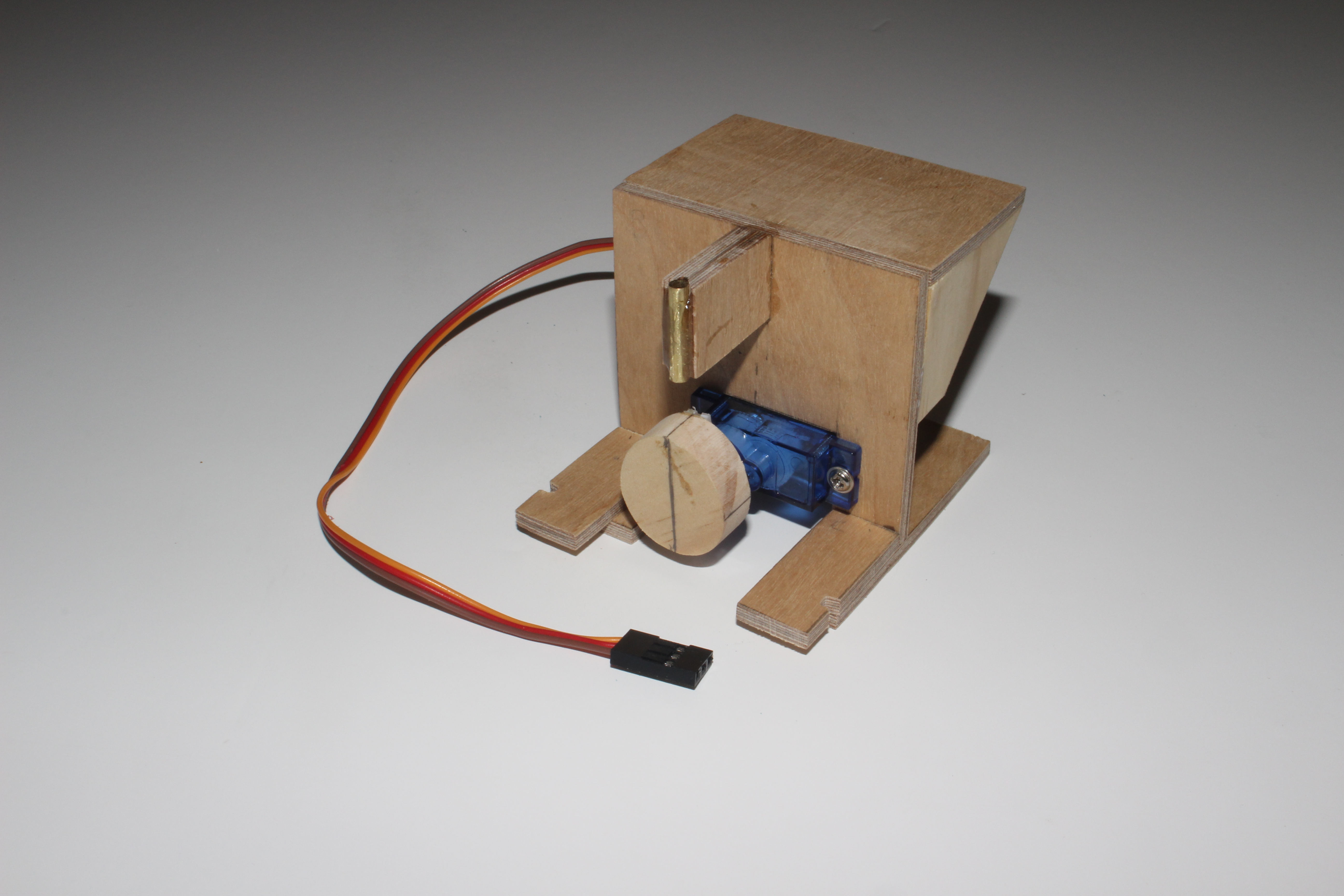

La figure 5 montre le support de servomoteur terminé et la came mise en place. Pour un meilleur glissement avec la tige de commande, on peut graphiter le pourtour de la came avec de la poudre de mine de crayon gras (genre 2B) car le graphite est un excellent lubrifiant.

Figure 5
Figure 5
Le support de servomoteur terminé

Afin de renforcer la tige de commande, nous l’entourons d’un premier tube en laiton de diamètre intérieur 1,4 mm et de diamètre extérieur 2,0 mm (appelé tube 1, référence P1245 chez Octant), qui coulisse parfaitement avec tube 2 servant au guidage en respectant un jeu de 0,1 mm comme préconisé par Octant. Le collage de tube 1 avec la tige de commande se fait à la fin du montage de la barrière, mais il faut respecter une certaine distance par rapport à la tête carré de la tige de commande qui est de 12,5 mm. Faites un repère au feutre sur la tige de commande avant de commencer le montage conformément à la figure 6. La longueur de tube 1 est de 25,5 mm (tolérance +0,5 -0 mm). La tige de commande en plastique est recoupée à la pince coupante pour qu’elle ne dépasse pas du tube.

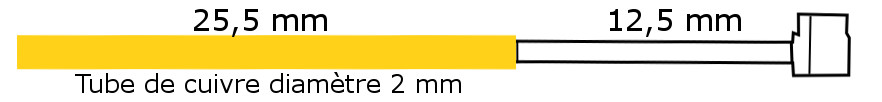

Figure 6
Figure 6
Tige de commande renforcée
Tube 1 est collé à la tige de commande avec une microgoutte de cyanoacrylate mais uniquement lorsque le mécanisme de commande est complètement monté (conformément à la notice Auhagen). Ne jamais coller tube 1 et tige de commande avant d’assembler le mécanisme. Pour le collage, assembler à blanc la tige et le tube puis déposer un peu de cyanoacrylate liquide en haut du tube (côté tête de tige de commande) : celle-ci s’infiltrera par capillarité et maintiendra définitivement le tout assurant que le tube est bien à 12,5 mm de la tête.

Le montage de la barrière est bien décrit dans la notice Auhagen ; il ne faut surtout pas utiliser de colle sauf entre le pied de barrière et le socle. La figure 7 montre la barrière une fois montée et renforcée.

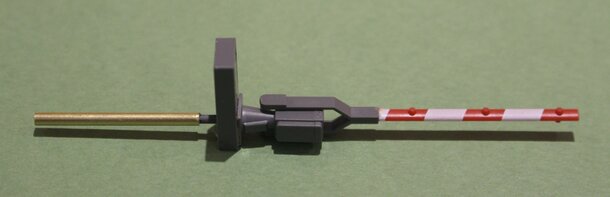

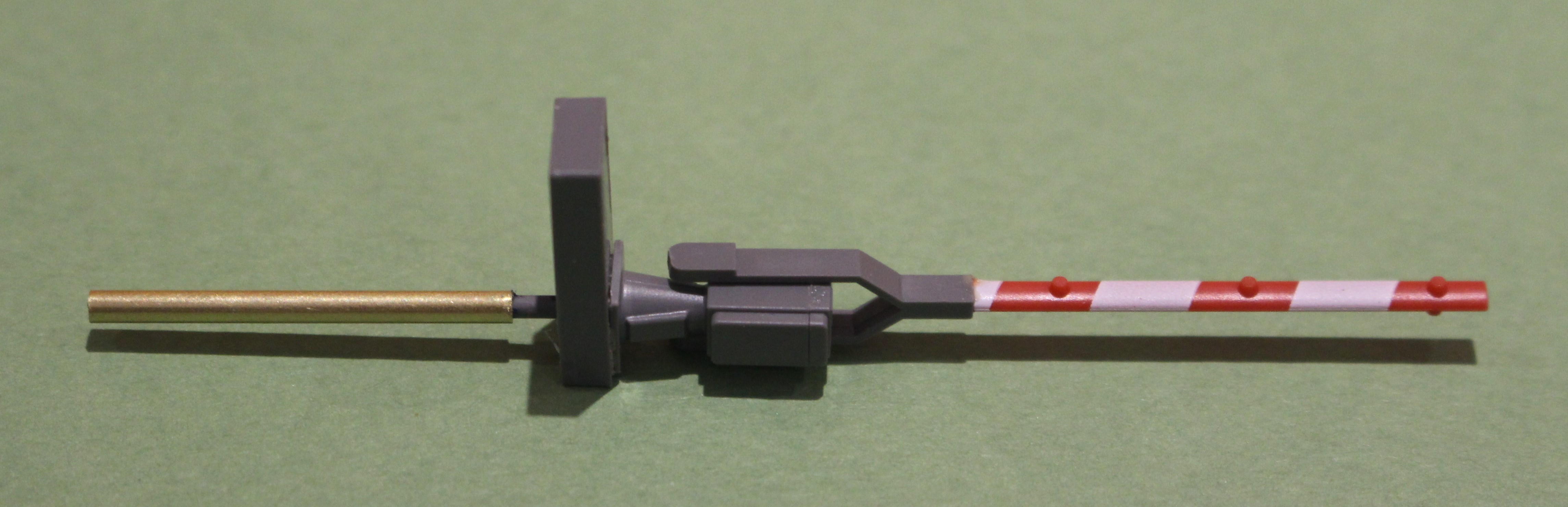

Figure 7
Figure 7
Mécanisme de barrière
La mécanique du mouvement des barrières ainsi obtenue est assez fragile du fait qu’elle est en plastique, notamment le petit ergot de la fourche entrant dans la tête de la tige. Il convient donc de ne pas tirer trop fort sur cette tige lors des mouvements d’ouverture ou fermeture.

Tube 1 est rallongé par une pièce constituée de la partie métallique en laiton d’un simple domino d’électricien, le plus petit modèle que vous trouverez en GSB. Non seulement cette pièce permet à la tige de commande de reposer sur la came avec un ajustement précis et réglable, mais la vis permet aussi de retenir l’élastique permettant à la tige de redescendre (voir la figure 9 et la vidéo du début d’article).

L’élastique est un modèle de 30 à 35 mm de diamètre, tenu dans les encoches des pièces C1 et C2 et sur une des vis de la pièce de rallonge. Sa force de rappel doit être juste suffisante pour maintenir la tige de commande en contact avec la came sans bloquer la mécanique.

Faites un trou de diamètre 4 mm aux endroits voulus pour les barrières ; le support de servomoteur est collé sous le réseau et la barrière est positionnée par le dessus dans cet ensemble comme le montre la figure 8.

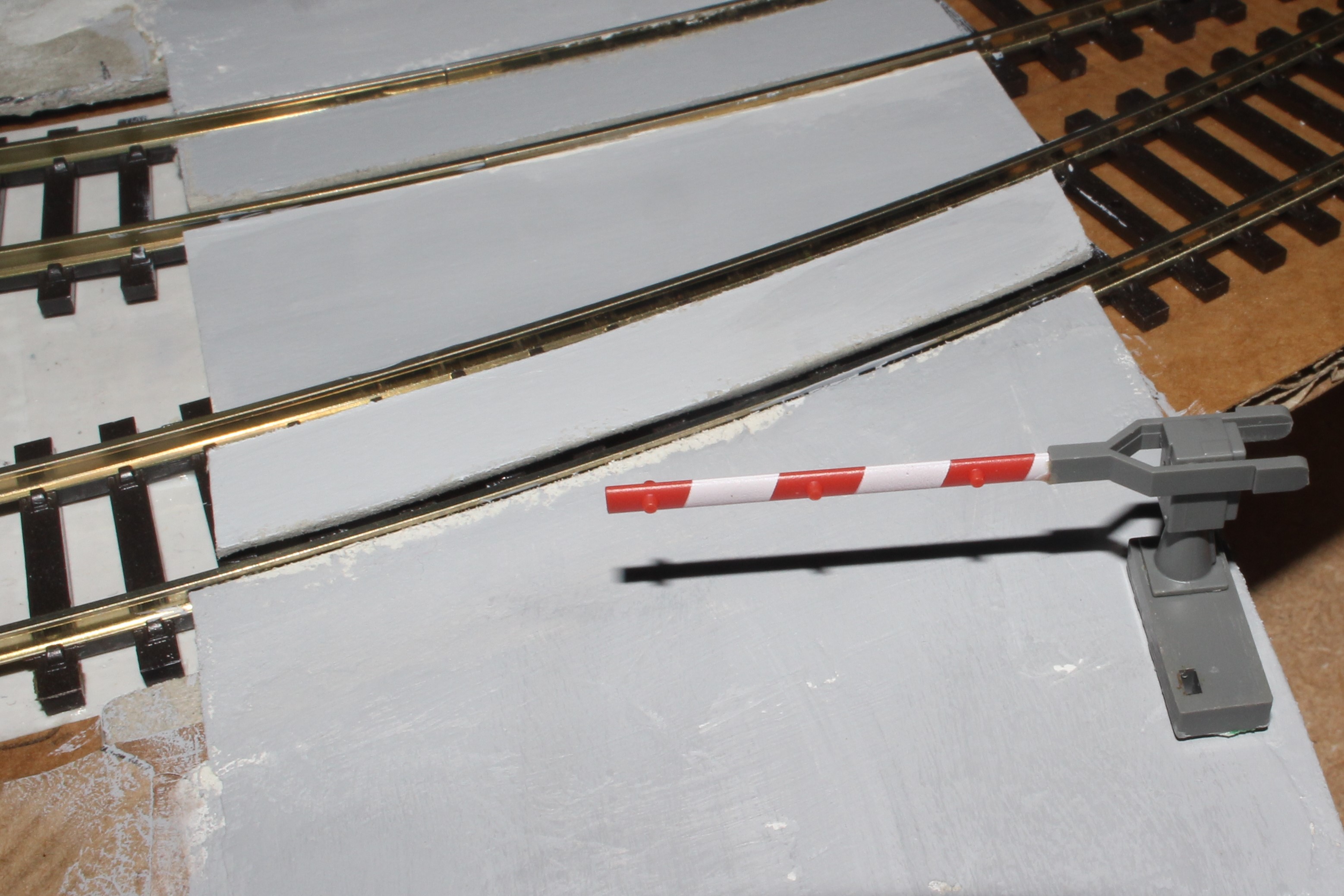

Figure 8
Figure 8
La barrière installée sur le réseau

Reliez le servomoteur à la carte Arduino et démarrez celle-ci. Après l’initialisation, c’est-à-dire quand les feux de PN clignotent, le servomoteur est en position barrière fermée et il suffit alors de positionner la came pour que son grand axe soit dans le prolongement de la tige de commande. Réglez alors la rallonge puis positionnez l’élastique comme le montre la figure 9. Votre installation est terminée.

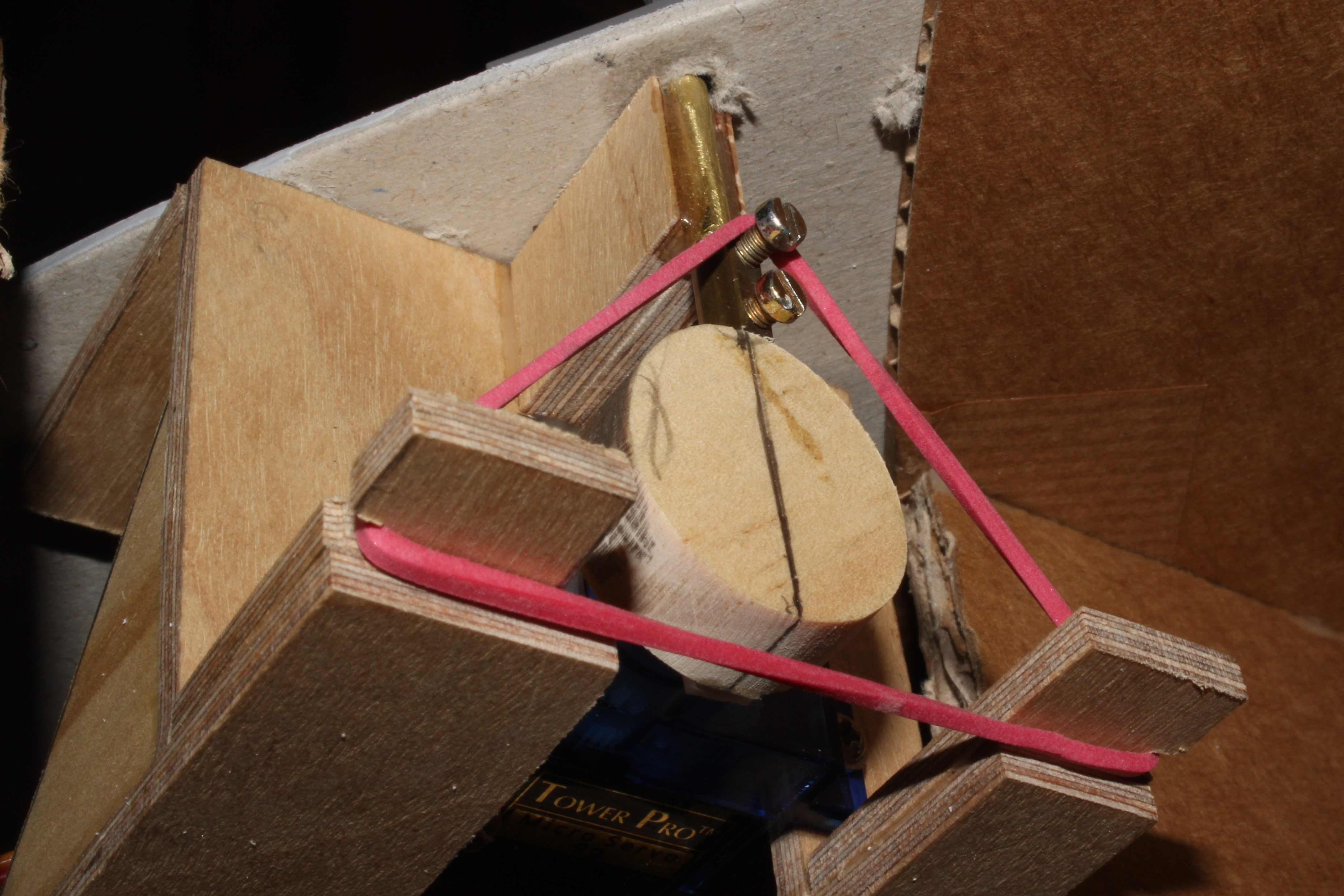

Figure 9
Figure 9
Le support de servomoteur en place sous le réseau. On remarque la rallonge domino sur laquelle l’élastique vient s’accrocher.

Notre passage à niveau a déjà tout d’un grand : des feux qui clignotent, des barrières qui bougent, un train qui passe. Il ne lui manque plus que la parole… enfin, le son ! Rendez-vous à l’épisode suivant.

25 Messages

  • Passage à niveau géré par Arduino (3) 5 janvier 2021 16:50, par Paolo Tavano

    bonjour
    Je tiens à préciser que, dans le dessin relatif aux pièces qui composent le support du servomoteur, en détail A la somme des mesures des ouvertures ne fait pas au total 58 mais 62. Donc le détail noté 13 devrait en fait être 9 ... Merci pour votre attention et bon travail ... Excellent travail !

    Répondre

    • Passage à niveau géré par Arduino (3) 5 janvier 2021 17:23, par Christian

      Bonjour Paolo,
      Merci pour votre sagacité. Effectivement, il y a une erreur dans les cotes de la pièce A. Je viens de vérifier sur mon réseau TIB et la cote de gauche n’est pas 22 mais 18 mm, la cote de droite 13 est par contre exacte. La somme 18 + 27 + 13 est bien égale à 58 mm qui est la largeur de la pièce.
      En fait, cette erreur provient du premier prototype de support que j’ai réalisé ; il était difficile (sans être impossible) de placer le servomoteur. Donc, pour que le servomoteur se monte sans problème, j’ai modifié le prototype en élargissant un peu l’ouverture.
      Je vais donc corriger la figure 3 dès que possible.
      J’espère que ce montage vous donnera satisfaction.

      Répondre

  • Passage à niveau géré par Arduino (3) 21 avril 2021 16:42, par GAUMIER François

    Bonjour,

    Ce que je recherche c’est un système de commande qui reçois un ordre de fermeture de préférence d’une cellule photoélectrique , qui allume en clignotement les feux et qui ferme les barrières,
    et qui après un temps réglable éteint les feux et ouvre les barrières.
    ce sont des barrières FALLER piloté par un moteur MP5 de MTB
    Bonne journée

    Répondre

    • Passage à niveau géré par Arduino (3) 21 avril 2021 16:57, par Christian

      Si l’ouverture des barrières se fait après un temps réglable, votre passage à niveau risque de ne pas convenir à tous vos trains qui ont sans doute des vitesses différentes.
      Par contre, remplacer les ILS par des capteurs à cellules photoélectriques donnera comme résultat une fermeture (ou ouverture) des barrières chaque fois que l’éclairage vacille (ombre portée). Il vaut mieux, si vous ne voulez pas des ILS, utiliser un capteur IR (infra-rouge) : c’est décrit dans LOCODUINO.
      Enfin, utiliser des moteurs au lieu de servomoteurs vous coûtera plus cher.
      Après, vous faites comme vous en avez envie, mon rôle se limitant à vous décrire ce qui vous attend.
      Bonne journée également.

      Répondre

  • Passage à niveau géré par Arduino (3) 30 décembre 2021 09:54, par Daniel BRUNET

    Bonjour, je procède un passage à niveau faller et je souhaite le faire fonctionner avec un seul servo-moteur. comment modifier le programme, merci de votre réponse.

    Répondre

    • Passage à niveau géré par Arduino (3) 30 décembre 2021 10:29, par Christian

      Vous n’êtes pas obligé de modifier le programme : vous le gardez tel quel mais vous ne branchez pas le deuxième servomoteur, vous n’en branchez qu’un seul.
      Après, je ne sais pas comment fonctionne le PN Faller et quelle longueur de course il nécessite pour être actionné. Le PN de cet article utilise une came excentrique sur le (ou les) servomoteur(s) qui tourne de 90°. C’est donc ce point qu’il faut adapter (soit de façon mécanique, soit de façon logicielle).

      Répondre

  • Passage à niveau géré par Arduino (3) 15 mars 2022 19:35, par ROUILLON Christian

    Bonsoir.
    Le programme introduit un délai (delaiFermeture) entre le clignotement des feux de PN et le début du mouvement des barrières. Ce délai était égal à 2 secondes pour tourner la vidéo ci-dessus mais a été mis à zéro car le programme est livré pour le réseau TIB.
    Je voudrai supprimer ce Zéro dans le programme pour introduire 2 secondes, mais je n’y arrive pas après de nombreux essais.
    Pouvez-vous m’aider ?
    Par avance je vous en remercie.

    Voir en ligne : site Passage à niveau géré par Arduino (3)

    Répondre

    • Passage à niveau géré par Arduino (3) 16 mars 2022 09:54, par Christian

      Il suffit de modifier la ligne 25 du programme (avant le commentaire qui débute par //) pour mettre :
      unsigned long delaiFermeture = 2000 ;
      Deux secondes sont égales à 2000 millisecondes, donc on met 2000 à la place de 0.

      Répondre

      • Passage à niveau géré par Arduino (3) 16 mars 2022 10:36, par ROUILLON Christian

        Merci pour ce conseil,ça fonctionne.
        Je débute,je découvre c’est super.
        Merci encore.

        Répondre

        • Passage à niveau géré par Arduino (3) 16 mars 2022 11:07, par Christian

          Ce passage à niveau a un grand succès puisqu’il reproduit fidèlement un PN SAL 2 français. C’est pourquoi il a fait l’objet d’articles dans Loco-Revue (janvier et février 2022). On trouve même sur internet des gens qui s’en sont inspirés (pour ne pas dire qui l’ont copié).
          Cependant, si vous êtes débutant, il y a beaucoup de choses à apprendre avant de s’attaquer à un tel projet. Ne sautez pas ces étapes qui sont indispensables si vous voulez profiter pleinement d’Arduino. Ou alors, revenez assez souvent aux bases, car tout est expliqué pour qui cherche un petit peu.
          Bonnes réalisations.

          Christian

          Répondre

  • Passage à niveau géré par Arduino (3) 16 mars 2022 12:38, par ROUILLON Christian

    Merci pour tous ces conseils.
    En effets je suis venu sur ce projet grâce à la revue de Loco-Revue de février 2022, le temps de trouver tous les composants, de suivre tous vos articles ainsi que vos conseils, et cela fonctionne.
    En effet beaucoup de choses à apprendre, pas facile pour moi, mais avec un peu de ténacité j’y arrive.
    Merci encore,et bonne continuation pour vos articles.

    Répondre

  • Passage à niveau géré par Arduino (3) 10 mai 2022 12:42, par Lefranc

    Bonjour,

    j’aimerai savoir si cela était environ la même chose si nous voulons créer un distributeur de gel automatique avec un capteur suiveur de ligne ?

    Merci d’avance.

    Répondre

  • Passage à niveau géré par Arduino (3) 14 mars 2023 11:20, par Frédéric Labbe

    bonjour,
    est-il possible que le PN soit initialiser en mode ouvert et feux éteint
    j’ai trouve pour les barrières mais pas les feux

    merci
    Frédéric

    Répondre

    • Passage à niveau géré par Arduino (3) 14 mars 2023 11:40, par Christian

      C’est tout à fait possible : il suffit d’initialiser l’état de la zone PN avec ’false’ au lieu de ’true’ (ligne 31).
      Ce PN a été développé pour le petit réseau Train’ In Box de LR-Modélisme ; on suppose donc que les séquences de jeu commencent et se terminent avec le train en gare, d’où le fait d’initialiser le PN en position fermé. Bien évidemment, en fonction de votre réseau, vous pouvez faire différemment. C’est pourquoi le programme a été conçu avec des variables modifiables par l’utilisateur afin d’adapter le comportement du PN au réseau miniature sur lequel il se trouve.

      Répondre

      • Passage à niveau géré par Arduino (3) 14 mars 2023 11:48, par Frédéric Labbe

        merci pour la réponse,
        le fait que les barrière fasse un vas et vient est-ce normale dans la phase d’initialisation ?
        Frédéric

        Répondre

        • Passage à niveau géré par Arduino (3) 14 mars 2023 12:25, par Christian

          C’est normal : regardez le setup en lignes 66 et 67. Il suffit de remplacer posFerme par posOuvert. Cela évitera aux barrières d’aller se fermer (lors du setup) pour ensuite se ré-ouvrir (en début de loop).

          Répondre

          • cool merci
            une question que je me pose
            quelle est la différances dans la déclaration des pins entre
            ceci
            " int pinRouge1 = 3 ; "
            et ceci
            "const byte LED=6 ; "

            merci

            Répondre

            • Passage à niveau géré par Arduino (3) 15 mars 2023 15:11, par Christian

              Vous avez plusieurs façons de déclarer les pins, soit en utilisant #define, soit en utilisant const byte (c’est d’ailleurs la façon recommandée par le site d’Arduino). Le numéro d’une broche étant un nombre petit, il peut tenir sur un seul octet (byte) et comme ce numéro ne change pas au cours du programme, on le déclare constant avec const ; il n’y a pas besoin de mémoire programme pour stocker ce nombre puisqu’il reste constant et ainsi on économise de la mémoire. On aurait pu mettre int mais un entier (int) utilise deux octets alors que ce n’est pas nécessaire.
              Une bonne pratique pour déclarer un numéro de broche est donc const byte. Tout ceci est expliqué sur LOCODUINO.

              Répondre

  • Passage à niveau géré par Arduino (3) 30 janvier 18:51, par Daniel Morin

    Bonjour,
    le servomoteur ne trouve pas sa position 90° et le moteur tourne en permanence je ne trouve pas la solution pouvez vous m’aider
    Merci d’avance pour votre aide

    Répondre

    • Passage à niveau géré par Arduino (3) 31 janvier 09:29, par Christian

      Cet espace est réservé aux questions sur l’article.
      Pour toute demande d’assistance technique, il faut ouvrir un fil sur notre forum.
      Référence : https://www.locoduino.org/spip.php?...

      De plus, je vous invite à nous fournir un peu plus d’explications. Etes vous certain d’avoir bien relié votre servomoteur ? Avez-vous essayé de le remplacer par un autre ? Avez-vous modifié le programme ? Des photos seraient bienvenues.

      Répondre

      • Passage à niveau géré par Arduino (3) 1er février 15:50, par Daniel Morin

        Merci pour votre aide j’ai des difficultés pour m’inscrire quand je réponds a la question ou trainsmania 2019 s’est déroulé : " Lilles grand palais" réponse erronée donc je ne peux m’inscrire . Passage a niveau  : j’ai consulté l’article 263 j’ai fais les étapes de 1 à 3 avec test etape 1 ILS j’ai remplacé par boutons poussoir Ok , etape 2 feux avec inclusion lightdimers OK et étape 3 la gestion des servomoteur non maitrisé . j’ai réalisé le cablage sur platine et l’alimentaion de l’arduino avec le cable USB de l’ordinateur. j’ai fais des essais avec trois servomoteur du type (microservo 9g) SG90 même résultat

        Répondre

        • Passage à niveau géré par Arduino (3) 2 février 07:29, par JPB

          Bonjour,
          C’est normal... Lille ne prends pas de S

          Répondre

        • Passage à niveau géré par Arduino (3) 2 février 09:57, par Christian

          Je crois qu’on ne demande que la ville, mais je n’en suis pas sûr...
          Si les deux premières étapes sont maitrisées, c’est déjà ça.
          Pour la troisième, il est important que nous puissions nous rendre compte de votre montage. Il faut donc joindre des photos qui montrent les connexions de votre montage.
          Essayez un programme simple avec vos servos comme Sweep ou Knob donnés en exemple dans l’IDE et voyez si vous obtenez le résultat.
          Rendez-vous sur le forum pour la suite.
