Une croix de pharmacie animée avec Arduino UNO

.
Par : Christian

DIFFICULTÉ :

Cet article décrit comment mettre en œuvre une matrice de LED avec une carte Arduino dans le but de reproduire l’animation lumineuse d’une croix de pharmacie. Il complète l’article éponyme paru dans Loco-Revue N° 875 de juin 2020. La matrice de LED utilisée dans cet article a pour référence 1588ASRG et sa taille convient bien pour l’échelle Zéro. Les principes sont les mêmes si on utilise une matrice de LED A-788BPG dont la taille convient mieux pour l’échelle H0.

La matrice de LED sera incorporée à un bâtiment représentant une pharmacie que vous aurez construite à partir d’un kit ou bien à partir de feuilles de cartons ou autres matériaux. Voici pour commencer une petite vidéo qui montre le résultat obtenu ; les différentes phases de construction ont été expliquées dans l’article de Loco-Revue.

Transformer une matrice de LED en croix de pharmacie

Des recherches sur internet montrent qu’une croix de pharmacie a généralement une envergure comprise entre 0,80 et 1,30 m. En général, la croix de pharmacie est posée perpendiculairement à la façade du bâtiment pour que ses deux faces soient visibles. Parfois, la croix n’a qu’une seule face active et elle est alors simplement posée sur le mur. Dans un tel cas, on peut la représenter en utilisant une matrice de LED vertes. On peut trouver ce genre de composant sur internet ; c’est évidemment la taille de la matrice qui dictera notre choix en fonction de l’échelle pratiquée.

Pour chaque bras, il faut utiliser au moins trois lignes ou trois colonnes pour que l’animation soit intéressante. De plus la croix doit être symétrique. Comme les matrices de LED sont généralement organisées en 8 lignes et 8 colonnes, la largeur des bras pourrait être de 4 lignes ou 4 colonnes, mais dans ce cas, la croix peut sembler trop massive par rapport à son envergure, comme le montre le tracé en bleu de la figure 1. Il est alors préférable de n’utiliser que 7 lignes et 7 colonnes de la matrice pour dessiner une croix dont la largeur des bras est de 3 lignes ou colonnes comme le montre le tracé en rouge de la figure 1. Dans ces conditions, l’envergure de la croix est 6 fois l’espace entre deux LED auxquels il faut rajouter le diamètre d’une LED et la largeur de bras est 2 fois l’espace entre deux LED auxquels il faut ajouter le diamètre d’une LED.

Figure 1
Figure 1

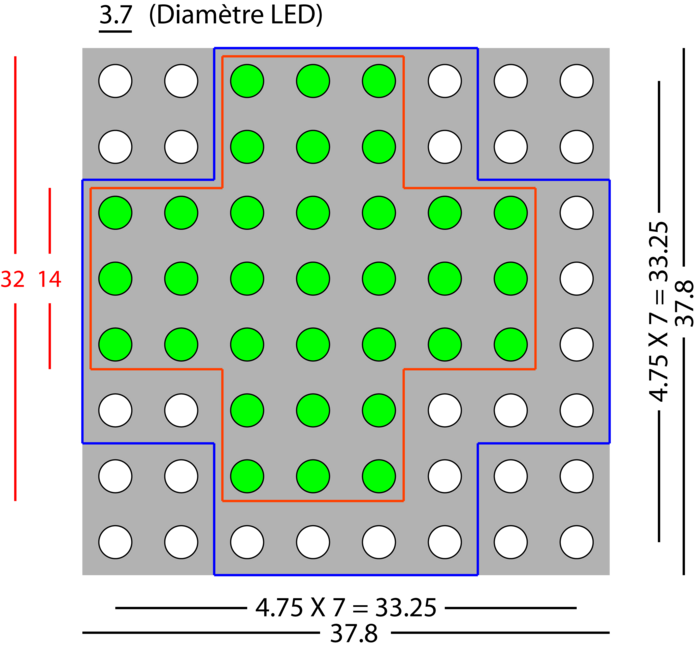

Partie utile de la matrice de LED

Quelle matrice de LED choisir ?

La première chose à faire est donc de se procurer une matrice de LED vertes à anodes communes sur les rangées (voir figure 3) dont les dimensions permettront de reproduire une croix en fonction de l’échelle pratiquée. Si vous possédez une matrice de LED à cathodes communes sur les rangées, vous pouvez l’utiliser. Le montage est le même mais il faut intervenir sur le programme, comme cela est expliqué un peu plus loin. Les explications qui suivent sont données pour une matrice à anodes communes. Ce genre de composant dispose de 16 broches reliées aux 8 lignes et aux 8 colonnes.

La référence A-788BPG convient parfaitement pour l’échelle H0 puisque sa dimension est de 20 x 20 mm et de plus, on n’utilise que 7 x 7 LED. Selon la formule mentionnée plus haut, cela représente une largeur de bras de 7,5 mm et une envergure de 17 mm, ou encore 1,47 m à l’échelle, ce qui est un peu plus que désiré tout en restant cohérent.

Comme je l’ai dit dans l’introduction, j’ai utilisé pour écrire cet article une matrice ayant pour référence 1588ASRG qui convient mieux pour l’échelle 0 puisque sa dimension est de 37,8 x 37,8 mm, ce qui donne une largeur de bras de 14 mm et une envergure de 32 mm en arrondissant, soit 1,40 m à l’échelle. La figure 3 montre la géométrie de la croix ainsi obtenue.

Figure 2
Figure 2
Dimension du composant 1588ASRG et géométrie de la croix

La matrice A-788BPG dispose de 16 broches correspondant aux 8 lignes et 8 colonnes. On peut être surpris de voir que le composant 1588ASRG dispose de 24 broches. La datasheet montre qu’il s’agit en fait de LED bicolores (vertes et rouges) en montage à anodes communes sur les 8 lignes et avec les 16 cathodes (8 rouges et 8 vertes) sur les colonnes. Dans la suite de cet article, nous n’utiliserons que les LED vertes de ce composant.

Vous pouvez utiliser d’autres références de matrices de LED à anodes communes que les deux fournies dans cet article. La seule condition est que les LED soient vertes puisque l’idée est d’utiliser ce composant pour créer une croix de pharmacie et que la taille du composant puisse donner une croix de pharmacie dont l’envergure est comprise entre 0,80 m et 1,50m. Il vous faudra alors repérer le brochage du composant en lignes et colonnes et le mieux est de taper sa référence dans un moteur de recherche pour télécharger sa datasheet à partir du site du constructeur.

Principe de commande d’une LED

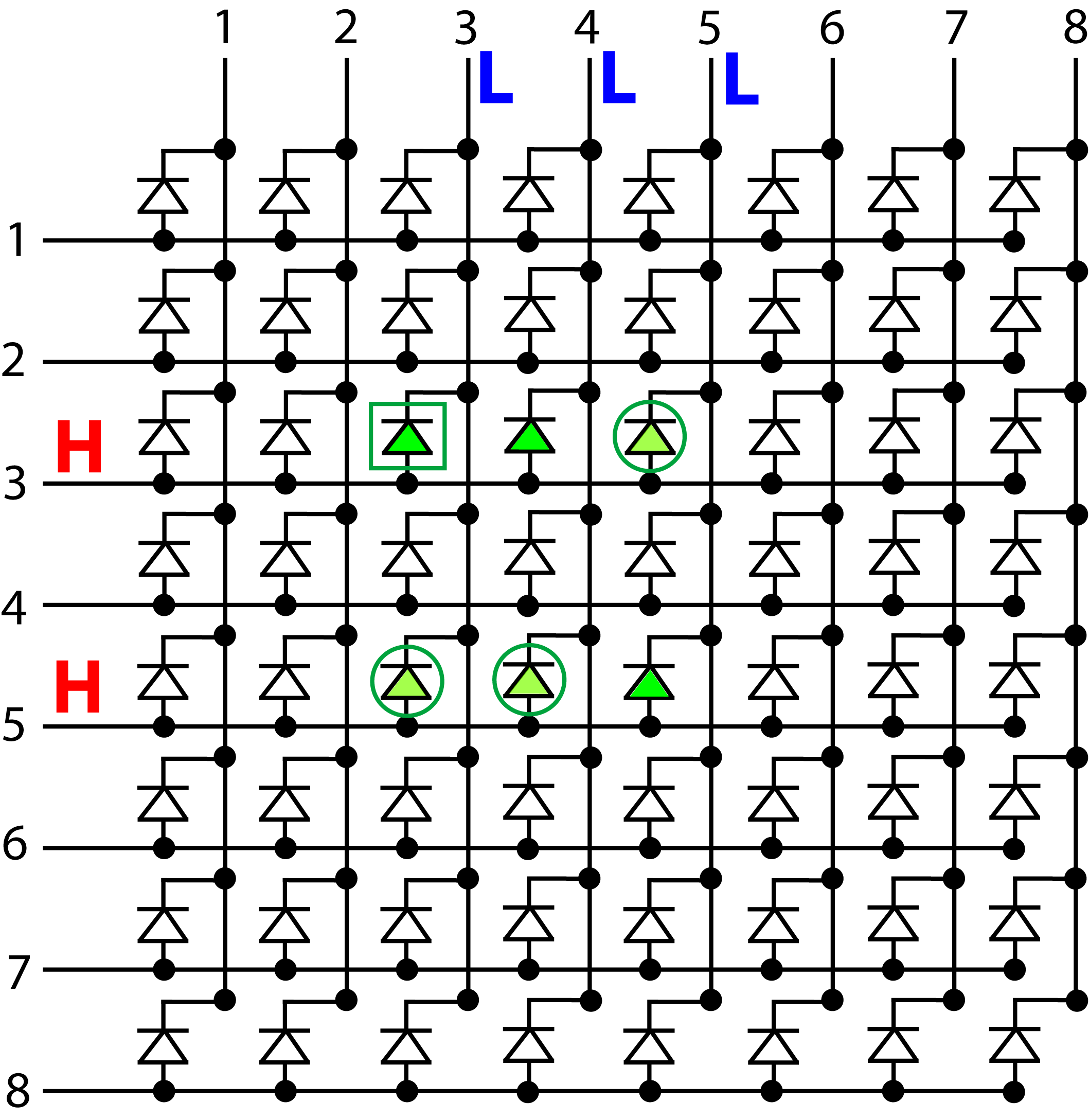

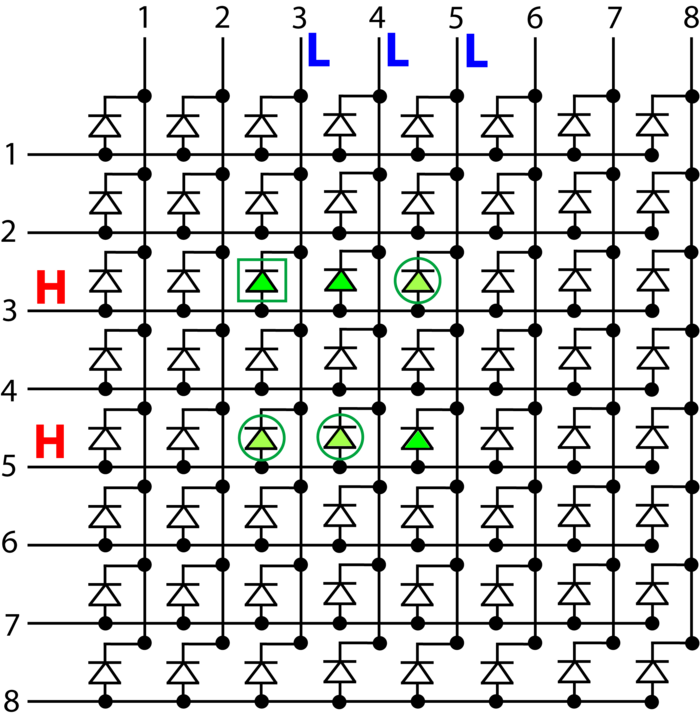

La figure 3 montre notre matrice de LED. Supposons qu’on veuille allumer la LED verte située en ligne 3 et colonne 3. Il suffit de mettre la ligne 3 à l’état HIGH (+5 V) et la colonne 3 à l’état LOW (0 V) pour qu’un courant traverse la LED, courant qu’il faut calibrer à 20 mA maximum par une résistance en série dans ce circuit (par exemple en série sur la broche du composant reliée à la colonne 3). La LED est entourée par un carré sur la figure 3. Si on veut aussi allumer la LED verte située en ligne 3 et colonne 4, il suffit de mettre à l’état LOW la colonne 4 avec une résistance de limitation de courant en série. Tout cela semble assez simple pour peu qu’on connaisse la correspondance entre les broches du composant et les lignes et colonnes de la matrice de LED.

Figure 3
Figure 3
Câblage des LED de la matrice

Supposons maintenant qu’on veuille allumer en même temps que ces deux LED, la LED verte située ligne 5 et colonne 5. On peut se dire qu’il suffit de mettre la ligne 5 à l’état HIGH et la colonne 5 à l’état LOW avec la résistance de limitation de courant en série, mais on se rend compte que les LED situées ligne 3, colonne 5 et ligne 5, colonnes 3 et 4 s’allument également. Ces LED sont entourées par un cercle sur la figure 3. Or, ce n’est pas ce qu’on veut.
La solution pour se sortir de cette situation est d’allumer alternativement la ligne 3, puis la ligne 5, à une fréquence suffisamment élevée pour que la persistance rétinienne fasse croire qu’elles sont allumées en même temps. En effectuant un balayage à fréquence élevée des lignes de notre matrice de LED, on peut ainsi accéder à toutes les LED. Pour allumer toutes les LED d’une ligne, il suffit de mettre la broche de la ligne à l’état HIGH et toutes les broches des colonnes à l’état LOW, avec des résistances de limitation de courant en série sur chaque broche de colonne. La broche d’Arduino reliée à la ligne de la matrice doit fournir suffisamment de courant pour alimenter toutes les LED, or cette broche est limitée à 40 mA maximum et on conseille de se limiter à 20 mA seulement. Avec cette dernière valeur, cela représente 2,5 mA par LED si on allume 8 LED et 3 mA si on n’allume que 7 LED, comme dans le cas de notre croix de pharmacie et ainsi la limitation du microcontrôleur n’est pas dépassée.

Calcul des résistances de limitation

Le calcul des résistances de limitation de courant est très simple car comme le balayage de la matrice se fait ligne par ligne, à tout moment il n’y a qu’une seule LED allumée par colonne. La tension aux bornes d’une LED verte est de 2,1 V et de 1,85 V aux bornes d’une LED rouge d’après la datasheet du composant 1588ASRG. Pour que le courant soit de 3 mA dans les LED, il faut une résistance de 967 Ω pour une LED verte et 1050 Ω pour une rouge. On optera pour des résistances de 1 kΩ. La luminosité de la LED est suffisante bien que le courant qui la traverse ne fasse que 3 mA.

Fréquence de balayage des lignes

Pour utiliser la persistance rétinienne, on peut partir de la fréquence des images de télévision, soit 25 images par seconde. Cela veut dire que l’ensemble de la matrice de 8 par 8 doit être balayée en 40 ms ou encore qu’une ligne reste allumée seulement 5 ms. Une ligne est donc allumée pendant 5 ms puis éteinte pendant 35 ms. Un essai avec la LED incluse sur le module UNO montre un scintillement de cette dernière avec ces valeurs. Si on monte à 30 images par seconde, la ligne reste allumée 4 ms puis éteinte pendant 29 ms (les nombres sont arrondis) et le scintillement devient imperceptible. Sur la matrice de LED reliées à des résistances de 1 kΩ, il faut au moins 40 images par seconde pour ne plus voir de scintillement. Dans ce cas, les LED restent allumées 3 ms et éteintes 22 ms.

Le principe de balayage est assez simple : on met la première ligne à l’état HIGH et les colonnes nécessaires à l’état LOW, les autres colonnes étant à l’état HIGH, ce qui allume les LED voulues, on attend 3 ms, puis on éteint tout (toutes les colonnes à l’état HIGH) et on passe à la ligne suivante pour faire de même. Lorsque la dernière ligne a effectué son cycle d’allumage, on revient à la première ligne.

Toutes les LED qu’on veut allumer sur une même ligne doivent être commandées en même temps. Pour cette raison, on ne peut pas utiliser la fonction digitalWrite() d’Arduino qui ne s’applique qu’à une seule sortie à la fois. Pour commander les sorties de la carte Arduino, il faut agir directement sur les ports d’entrée-sortie du microcontrôleur (des E/S fonctionnant ensemble). Les sorties d’Arduino reliées aux colonnes de la matrice doivent donc appartenir au même port d’entrée-sortie de la carte Arduino UNO.

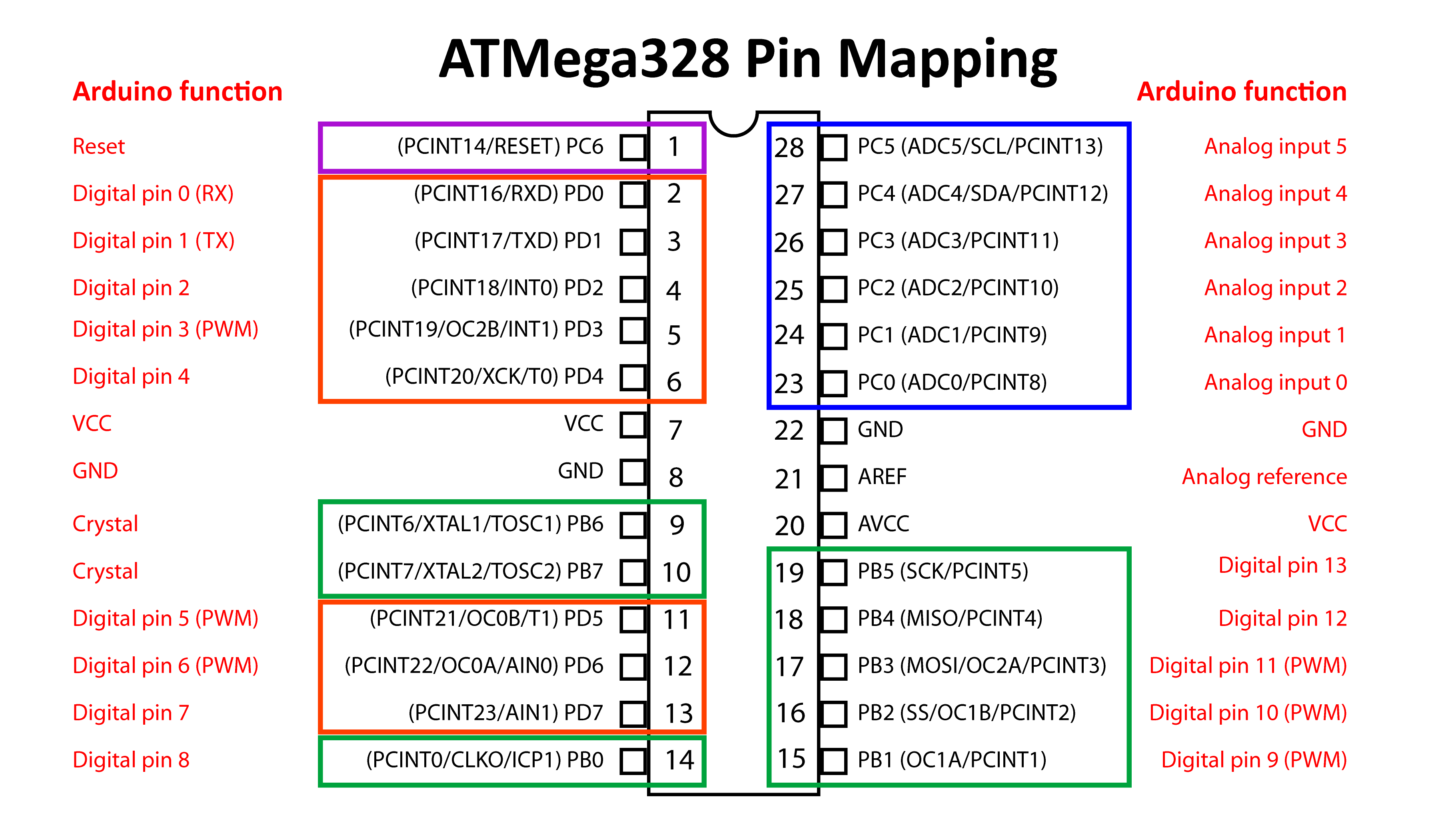

Les ports de la carte Arduino UNO

La carte Arduino UNO est construite autour du microcontrôleur ATmega328. Comme le montre la figure 4, nous trouvons trois ports appelés respectivement B (entouré en vert), C (entouré en bleu), et D (entouré en orange). Certaines lignes de certains ports servent à des fonctions particulières (Reset (entouré en violet), et cristal de quartz (PB6 et PB7)). Face aux broches du microcontrôleur, on trouve la correspondance en rouge des broches d’E/S du module UNO, ce qui permet de voir que la carte UNO dispose de vingt entrées-sorties (8 du port D, 6 du port C et 6 du port B). C’est donc les 8 E/S du port D (digital pin 0 à 7 de la carte UNO) que nous connecterons aux 8 colonnes de notre matrice de LED.

Figure 4
Figure 4
Structure des E/S de la carte UNO

Affichage d’un motif sur la matrice

Comme on n’utilise que 7 lignes et 7 colonnes de la matrice, un motif est représentable par un carré de 49 pixels, chaque pixel étant une LED allumée ou non. On peut représenter une LED allumée avec un 0 (car il faut un état LOW sur la colonne) et éteinte avec un 1. Par exemple, si on souhaite allumer toute la ligne 3 et la colonne 3, notre motif est représenté comme cela :

1 1 0 1 1 1 1
1 1 0 1 1 1 1
0 0 0 0 0 0 0
1 1 0 1 1 1 1
1 1 0 1 1 1 1
1 1 0 1 1 1 1
1 1 0 1 1 1 1

Chaque ligne de ce motif est exactement ce qui doit être écrit en binaire sur le port D pour que les colonnes de la matrice soient à l’état LOW pour allumer les LED adéquates. Pour afficher le motif sur la matrice, il suffit de le reconstituer ligne par ligne comme on l’a vu plus haut, en entrant à chaque fois la bonne valeur en binaire sur le port D. Le digit le plus à droite de cette valeur en binaire correspond au bit 0 du port D, et est relié à la colonne 7 de la matrice. Le bit 7 du port D n’est pas utilisé puisqu’on se limite à 7 colonnes.

Pour écrire une valeur binaire sur le port D, il suffit d’écrire :
PORTD = 0b1101111 ;
Ici, l’exemple reprend la première ligne du motif représenté ci-dessus.

Réalisation d’une animation lumineuse sur la croix

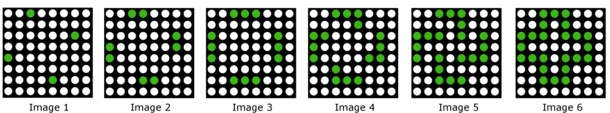

Pour réaliser une animation lumineuse sur la croix, il suffit d’afficher plusieurs images les unes après les autres, comme le fait un film. La principale difficulté est de coder ces différentes images sans se tromper, comme cela a été expliqué au paragraphe précédent. La figure 5 montre les différentes images qui tracent le contour de la croix à partir de quatre points différents. Il ne faut que six images pour tracer tout le contour alors qu’il en aurait fallu quatre fois plus si le tracé ne partait que d’un seul point du contour.

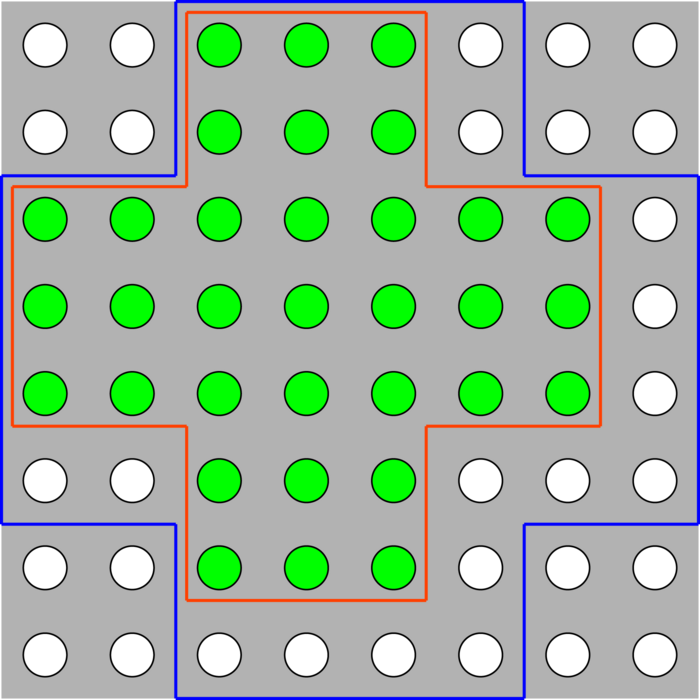

Figure 5
Figure 5
Un exemple d’animation

Pour modifier la rapidité de l’animation, il suffit de jouer sur la durée d’affichage de chaque image. Pour cette raison, cette valeur n’est pas donnée sous forme numérique : on utilise une variable déclarée en début de programme, ce qui est plus facile à modifier si on veut accélérer ou ralentir le rythme. Si vous voulez profiter du dessin créé par l’animation, il faut penser à afficher plus longtemps la dernière image. Par exemple, pour l’animation de la figure 5, chaque image de 1 à 5 est affichée 50 ms, ce qui donne un rythme d’animation élevé, mais la dernière image (image 6) est affichée 500 ms.

Montage n’utilisant que les LED vertes d’une matrice 1588ASRG

La figure 6 montre le brochage de la matrice de LED 1588ASRG. Si on tient le composant pour avoir l’inscription 1588ASRG en bas et qu’on le regarde du côté LED, la broche 1 (V8) est située dans le coin inférieur gauche. On voit que les 24 broches (rectangles blancs) sont organisées en trois groupes de huit ; les lignes sont repérées par la lettre V (rectangle bleu), les colonnes par G pour les LED vertes (rectangle vert) ou R pour les LED rouges (rectangle rouge). Nous avons donc la correspondance broches-matrice mais si vous utilisez une autre référence de matrice de LED, il vous faudra déterminer le brochage du composant en examinant sa notice comme nous l’avons déjà dit.

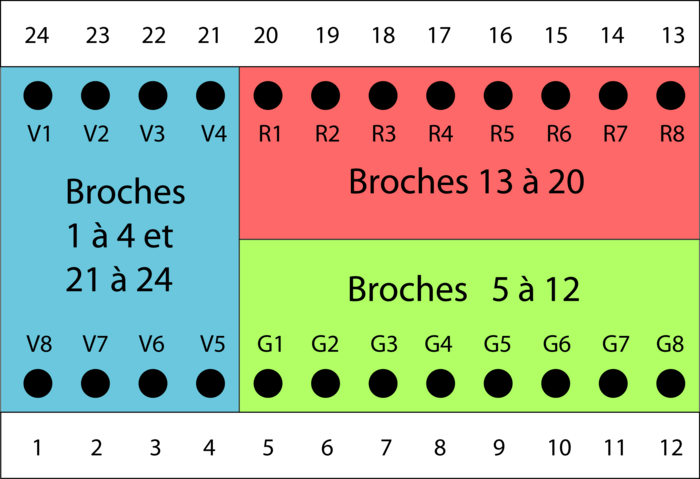

Figure 6
Figure 6
Brochage de la matrice de LED 1588ASRG

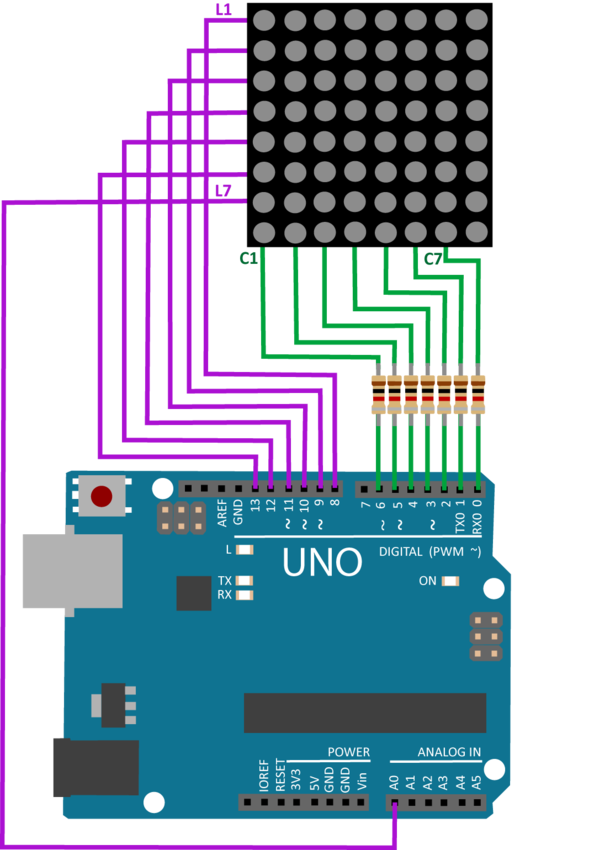

La figure 7 montre comment relier Arduino et la matrice de LED si on n’utilise que les LED vertes d’une matrice 1588ASRG. Les 7 colonnes de la matrice sont reliées aux E/S numériques 0 à 6 de la carte UNO (7 lignes du port D). Les 7 lignes de la matrice sont reliées aux sorties numériques 8 à 13 ainsi qu’à la broche A0. Cette dernière, bien que ça ne soit pas inscrit sur la carte, porte le numéro 14 [1].

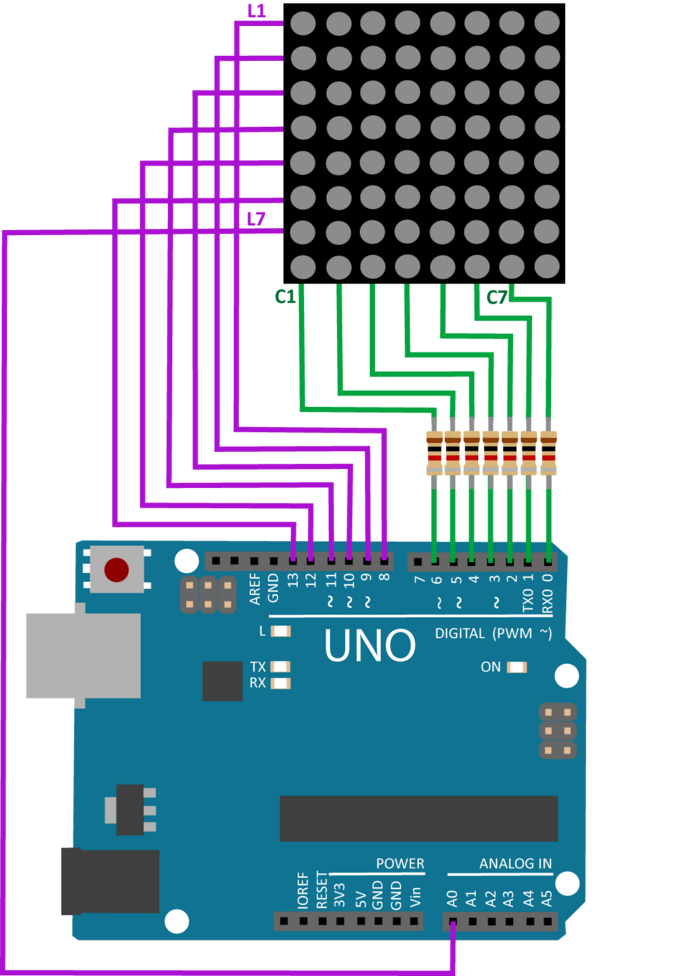

Figure 7
Figure 7

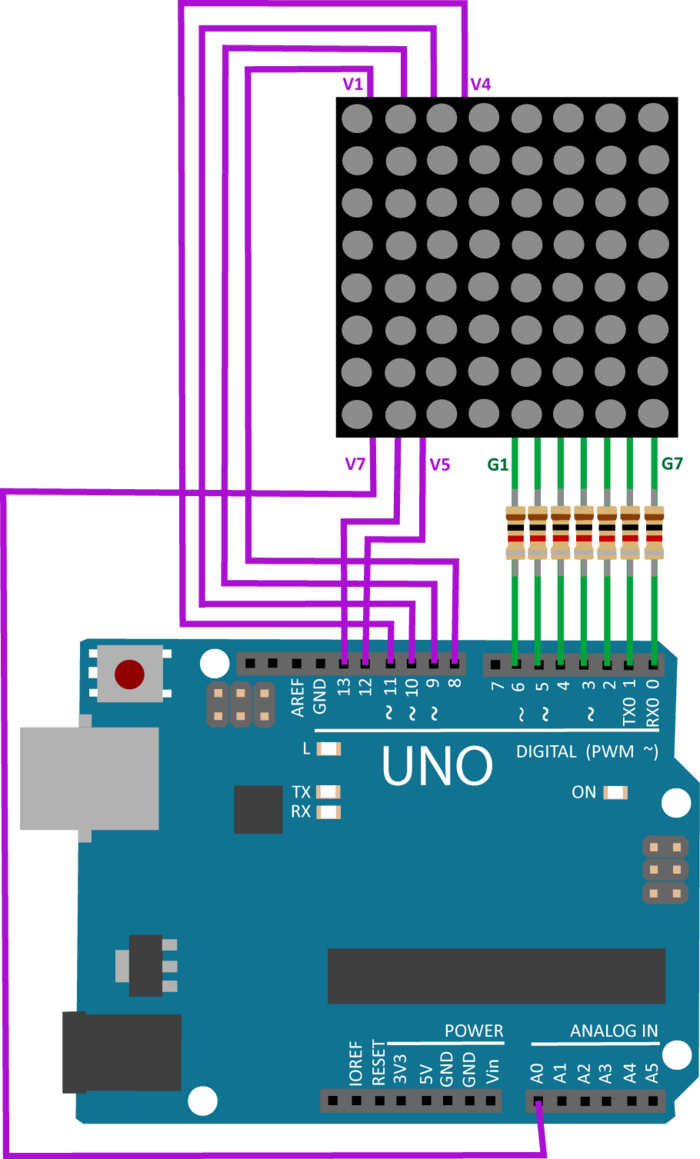

Câblage de la matrice 1588ASRG à une carte UNO

La figure 7bis montre comment relier Arduino et n’importe quelle matrice de LED. Le tableau ci-dessous donne la correspondance broches-lignes-colonnes de la matrice de LED A-788BPG plus adaptée à l’échelle H0. Pour cette matrice, la broche 1 est celle qui se trouve la plus à gauche quand on regarde la face où est inscrite la référence du composant. Si vous voulez utiliser d’autres matrices, il vous faudra reconstituer ce tableau en vous basant sur les indications de datasheet.

Correspondance lignes-colonnes-broches de la matrice A-788BPG
Ligne ou colonneBroche
colonne 1 13
colonne 2 3
colonne 3 4
colonne 4 10
colonne 5 6
colonne 6 11
colonne 7 15
colonne 8 16
Ligne 1 9
Ligne 2 14
Ligne 3 8
Ligne 4 12
Ligne 5 1
Ligne 6 7
Ligne 7 2
Ligne 8 5
Figure 7bis
Figure 7bis
Câblage d’une matrice de LED à une carte UNO

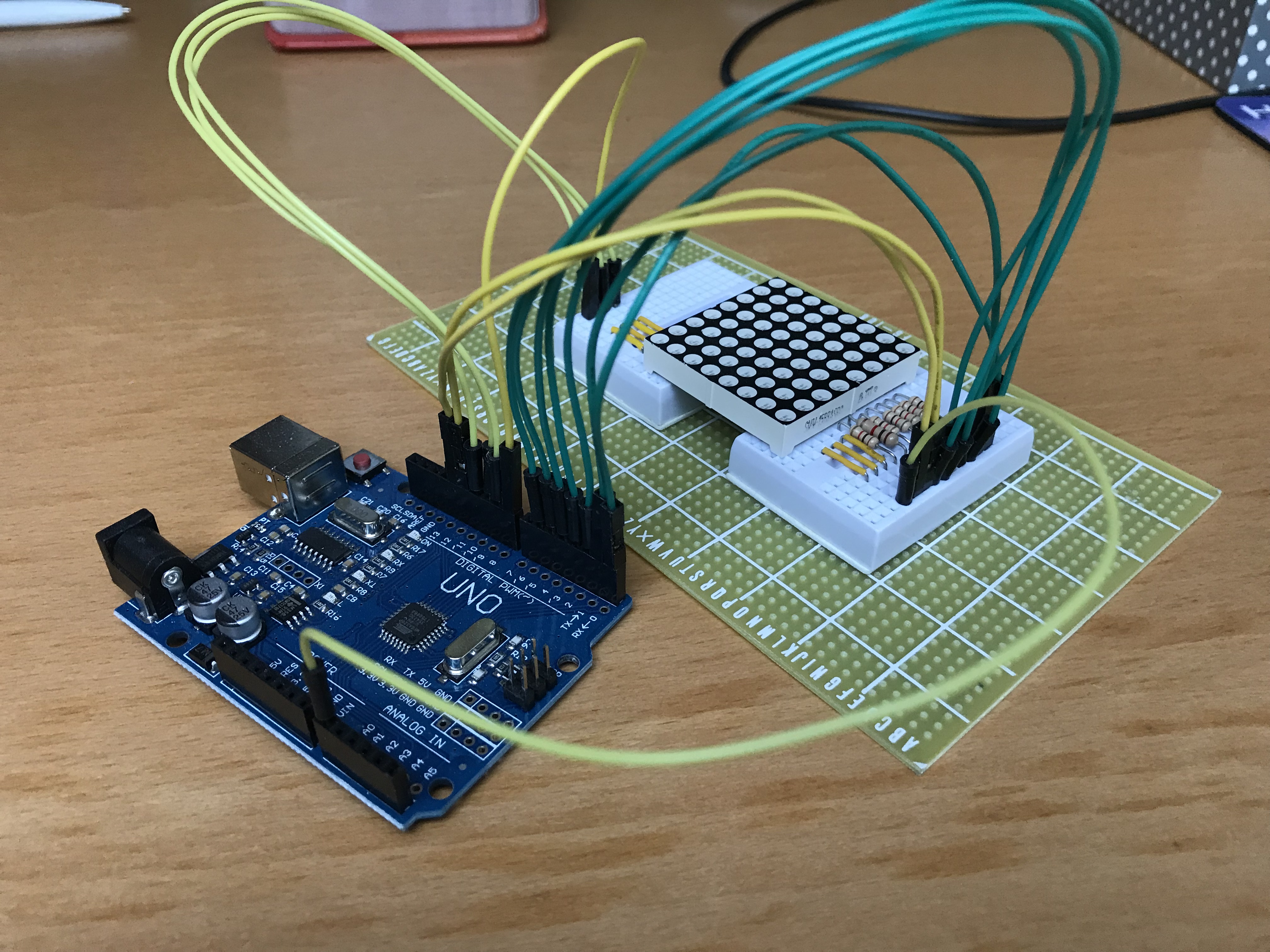

La figure 8 montre un prototype monté avec deux petites breadboards recevant les broches de la matrice de LED et fixées à l’adhésif double face sur une petite plaque d’époxy. On voit l’inscription 1588ASRG au bas du composant ce qui permet de repérer la broche 1 : le fil jaune qui part de la sortie A0 de la carte UNO relie la broche 2 (V7 ou encore ligne 7).

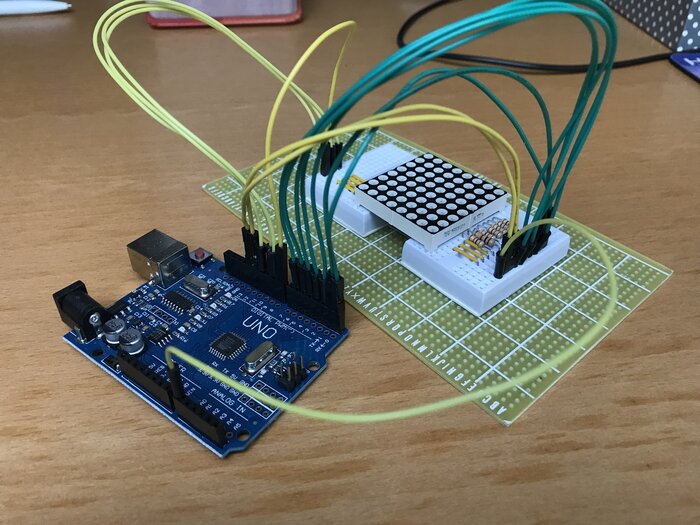

Figure 8
Figure 8
Montage provisoire

Le programme

Le programme ci-dessous donne un exemple d’animation de croix de pharmacie dont vous pouvez vous inspirer pour créer votre propre animation. Les motifs sont définis au début sous la forme de matrices binaires. La fonction affiche(,) réalise l’affichage d’un motif sur la matrice pendant un certain temps (variable « duree »). La fonction loop() utilise la fonction affiche(,) pour reproduire les motifs sur la matrice de LED les uns après les autres, un peu comme les images d’un film qui se succèdent pour créer le mouvement. Le programme est très bien commenté et sa compréhension ne devrait pas poser de problème.

/*  Ce programme réalise une animation de plusieurs motifs sur une matrice de LED
 *  par un balayage de lignes à la fréquence de 40 images par seconde.
 *  Dispose d'une animation complexe à 33 motifs et une à 35 motifs.
 *  Premier motif : remplissage centre vers extérieur
 *  Dernier motif : remplissage en diagonal
 *  Colonnes de matrice : broches 0 à 6
 *  Lignes de matrice : broches 8 à 14 (A0)
 *  résistances de limitation de courant : 1 kilo
 *  ------------------------------------------------------------------------------
 *  Version 9 - 11 mars 2018
 *  ------------------------------------------------------------------------------
 */

 // Déclaration des variables
static const unsigned long dureeBarres = 200;  // en millisecondes
static const unsigned long dureeBord = 50;
static const unsigned long dureeCentre = 100;
static const unsigned long dureeSpiral = 50;
static const unsigned long dureeCarre = 50;
static const unsigned long dureeBranche = 100;
static const unsigned long dureeCligno = 100;
static const unsigned long dureeDiago = 50;

// Les motifs de barre horizontale et verticale
const byte barres01[7] = {0b1101111, 0b1101111, 0b0000000, 0b1101111, 0b1101111, 0b1101111, 0b1101111};
const byte barres02[7] = {0b1110111, 0b1110111, 0b1110111, 0b0000000, 0b1110111, 0b1110111, 0b1110111};
const byte barres03[7] = {0b1111011, 0b1111011, 0b1111011, 0b1111011, 0b0000000, 0b1111011, 0b1111011};

// Les motifs de tracé des bords
const byte bord1[7]  = {0b1101111, 0b1111111, 0b1111110, 0b1111111, 0b0111111, 0b1111111, 0b1111011};
const byte bord2[7]  = {0b1100111, 0b1111111, 0b1111110, 0b0111110, 0b0111111, 0b1111111, 0b1110011};
const byte bord3[7]  = {0b1100011, 0b1111111, 0b0111110, 0b0111110, 0b0111110, 0b1111111, 0b1100011};
const byte bord4[7]  = {0b1100011, 0b1111011, 0b0011110, 0b0111110, 0b0111100, 0b1101111, 0b1100011};
const byte bord5[7]  = {0b1100011, 0b1111011, 0b0001010, 0b0111110, 0b0101000, 0b1101111, 0b1100011};
const byte bord6[7]  = {0b1100011, 0b1101011, 0b0001000, 0b0111110, 0b0001000, 0b1101011, 0b1100011};

// Le motifs de remplissage depuis le centre vers l'extérieur
const byte centre1[7]  = {0b1111111, 0b1111111, 0b1111111, 0b1110111, 0b1111111, 0b1111111, 0b1111111};
const byte centre2[7]  = {0b1111111, 0b1111111, 0b1100011, 0b1100011, 0b1100011, 0b1111111, 0b1111111};
const byte centre3[7]  = {0b1111111, 0b1100011, 0b1000001, 0b1000001, 0b1000001, 0b1100011, 0b1111111};
const byte centre4[7]  = {0b1100011, 0b1100011, 0b0000000, 0b0000000, 0b0000000, 0b1100011, 0b1100011};

// Les motifs de remplissage par mouvement en spiral depuis le centre
const byte spiral01[7] = {0b1111111, 0b1111111, 0b1111111, 0b1110111, 0b1111111, 0b1111111, 0b1111111};
const byte spiral02[7] = {0b1111111, 0b1111111, 0b1110111, 0b1110111, 0b1111111, 0b1111111, 0b1111111};
const byte spiral03[7] = {0b1111111, 0b1111111, 0b1110011, 0b1110111, 0b1111111, 0b1111111, 0b1111111};
const byte spiral04[7] = {0b1111111, 0b1111111, 0b1110011, 0b1110011, 0b1111111, 0b1111111, 0b1111111};
const byte spiral05[7] = {0b1111111, 0b1111111, 0b1110011, 0b1110011, 0b1111011, 0b1111111, 0b1111111};

const byte spiral06[7] = {0b1111111, 0b1111111, 0b1110011, 0b1110011, 0b1110011, 0b1111111, 0b1111111};
const byte spiral07[7] = {0b1111111, 0b1111111, 0b1110011, 0b1110011, 0b1100011, 0b1111111, 0b1111111};
const byte spiral08[7] = {0b1111111, 0b1111111, 0b1110011, 0b1100011, 0b1100011, 0b1111111, 0b1111111};
const byte spiral09[7] = {0b1111111, 0b1111111, 0b1100011, 0b1100011, 0b1100011, 0b1111111, 0b1111111};
const byte spiral10[7] = {0b1111111, 0b1101111, 0b1100011, 0b1100011, 0b1100011, 0b1111111, 0b1111111};

const byte spiral11[7] = {0b1111111, 0b1100111, 0b1100011, 0b1100011, 0b1100011, 0b1111111, 0b1111111};
const byte spiral12[7] = {0b1111111, 0b1100011, 0b1100011, 0b1100011, 0b1100011, 0b1111111, 0b1111111};
const byte spiral13[7] = {0b1111111, 0b1100011, 0b1100001, 0b1100011, 0b1100011, 0b1111111, 0b1111111};
const byte spiral14[7] = {0b1111111, 0b1100011, 0b1100001, 0b1100001, 0b1100011, 0b1111111, 0b1111111};
const byte spiral15[7] = {0b1111111, 0b1100011, 0b1100001, 0b1100001, 0b1100001, 0b1111111, 0b1111111};

const byte spiral16[7] = {0b1111111, 0b1100011, 0b1100001, 0b1100001, 0b1100001, 0b1111011, 0b1111111};
const byte spiral17[7] = {0b1111111, 0b1100011, 0b1100001, 0b1100001, 0b1100001, 0b1110011, 0b1111111};
const byte spiral18[7] = {0b1111111, 0b1100011, 0b1100001, 0b1100001, 0b1100001, 0b1100011, 0b1111111};
const byte spiral19[7] = {0b1111111, 0b1100011, 0b1100001, 0b1100001, 0b1000001, 0b1100011, 0b1111111};
const byte spiral20[7] = {0b1111111, 0b1100011, 0b1100001, 0b1000001, 0b1000001, 0b1100011, 0b1111111};

const byte spiral21[7] = {0b1111111, 0b1100011, 0b1000001, 0b1000001, 0b1000001, 0b1100011, 0b1111111};
const byte spiral22[7] = {0b1101111, 0b1100011, 0b1000001, 0b1000001, 0b1000001, 0b1100011, 0b1111111};
const byte spiral23[7] = {0b1100111, 0b1100011, 0b1000001, 0b1000001, 0b1000001, 0b1100011, 0b1111111};
const byte spiral24[7] = {0b1100011, 0b1100011, 0b1000001, 0b1000001, 0b1000001, 0b1100011, 0b1111111};
const byte spiral25[7] = {0b1100011, 0b1100011, 0b1000000, 0b1000001, 0b1000001, 0b1100011, 0b1111111};

const byte spiral26[7] = {0b1100011, 0b1100011, 0b1000000, 0b1000000, 0b1000001, 0b1100011, 0b1111111};
const byte spiral27[7] = {0b1100011, 0b1100011, 0b1000000, 0b1000000, 0b1000000, 0b1100011, 0b1111111};
const byte spiral28[7] = {0b1100011, 0b1100011, 0b1000000, 0b1000000, 0b1000000, 0b1100011, 0b1111011};
const byte spiral29[7] = {0b1100011, 0b1100011, 0b1000000, 0b1000000, 0b1000000, 0b1100011, 0b1110011};
const byte spiral30[7] = {0b1100011, 0b1100011, 0b1000000, 0b1000000, 0b1000000, 0b1100011, 0b1100011};

const byte spiral31[7] = {0b1100011, 0b1100011, 0b1000000, 0b1000000, 0b0000000, 0b1100011, 0b1100011};
const byte spiral32[7] = {0b1100011, 0b1100011, 0b1000000, 0b0000000, 0b0000000, 0b1100011, 0b1100011};
const byte spiral33[7] = {0b1100011, 0b1100011, 0b0000000, 0b0000000, 0b0000000, 0b1100011, 0b1100011};

// Les motifs de remplissage par carré
const byte carre01[7]   = {0b1111111, 0b1111111, 0b1111111, 0b1110111, 0b1111111, 0b1111111, 0b1111111};
const byte carre02[7]   = {0b1111111, 0b1111111, 0b1110111, 0b1110111, 0b1111111, 0b1111111, 0b1111111};
const byte carre03[7]   = {0b1111111, 0b1111111, 0b1110011, 0b1110111, 0b1111111, 0b1111111, 0b1111111};
const byte carre04[7]   = {0b1111111, 0b1111111, 0b1110011, 0b1110011, 0b1111111, 0b1111111, 0b1111111};
const byte carre05[7]   = {0b1111111, 0b1111111, 0b1110011, 0b1110011, 0b1111011, 0b1111111, 0b1111111};
const byte carre06[7]   = {0b1111111, 0b1111111, 0b1110011, 0b1110011, 0b1110011, 0b1111111, 0b1111111};
const byte carre07[7]   = {0b1111111, 0b1111111, 0b1110011, 0b1110011, 0b1100011, 0b1111111, 0b1111111};
const byte carre08[7]   = {0b1111111, 0b1111111, 0b1110011, 0b1100011, 0b1100011, 0b1111111, 0b1111111};
const byte carre09[7]   = {0b1111111, 0b1111111, 0b1100011, 0b1100011, 0b1100011, 0b1111111, 0b1111111};
const byte carre10[7]   = {0b1111111, 0b1111011, 0b1100011, 0b1100011, 0b1100011, 0b1111111, 0b1111111};
const byte carre11[7]   = {0b1111111, 0b1110011, 0b1100011, 0b1100011, 0b1100011, 0b1111111, 0b1111111};
const byte carre12[7]   = {0b1111111, 0b1100011, 0b1100011, 0b1100011, 0b1100011, 0b1111111, 0b1111111};
const byte carre13[7]   = {0b1101111, 0b1100011, 0b1100011, 0b1100011, 0b1100011, 0b1111111, 0b1111111};
const byte carre14[7]   = {0b1100111, 0b1100011, 0b1100011, 0b1100011, 0b1100011, 0b1111111, 0b1111111};
const byte carre15[7]   = {0b1100011, 0b1100011, 0b1100011, 0b1100011, 0b1100011, 0b1111111, 0b1111111};
const byte carre16[7]   = {0b1100011, 0b1100011, 0b1100011, 0b1100011, 0b1100001, 0b1111111, 0b1111111};
const byte carre17[7]   = {0b1100011, 0b1100011, 0b1100011, 0b1100001, 0b1100001, 0b1111111, 0b1111111};
const byte carre18[7]   = {0b1100011, 0b1100011, 0b1100001, 0b1100001, 0b1100001, 0b1111111, 0b1111111};
const byte carre19[7]   = {0b1100011, 0b1100011, 0b1100000, 0b1100001, 0b1100001, 0b1111111, 0b1111111};
const byte carre20[7]   = {0b1100011, 0b1100011, 0b1100000, 0b1100000, 0b1100001, 0b1111111, 0b1111111};
const byte carre21[7]   = {0b1100011, 0b1100011, 0b1100000, 0b1100000, 0b1100000, 0b1111111, 0b1111111};
const byte carre22[7]   = {0b1100011, 0b1100011, 0b1100000, 0b1100000, 0b1100000, 0b1101111, 0b1111111};
const byte carre23[7]   = {0b1100011, 0b1100011, 0b1100000, 0b1100000, 0b1100000, 0b1100111, 0b1111111};
const byte carre24[7]   = {0b1100011, 0b1100011, 0b1100000, 0b1100000, 0b1100000, 0b1100011, 0b1111111};
const byte carre25[7]   = {0b1100011, 0b1100011, 0b1100000, 0b1100000, 0b1100000, 0b1100011, 0b1111011};
const byte carre26[7]   = {0b1100011, 0b1100011, 0b1100000, 0b1100000, 0b1100000, 0b1100011, 0b1110011};
const byte carre27[7]   = {0b1100011, 0b1100011, 0b1100000, 0b1100000, 0b1100000, 0b1100011, 0b1100011};
const byte carre28[7]   = {0b1100011, 0b1100011, 0b1000000, 0b1100000, 0b1100000, 0b1100011, 0b1100011};
const byte carre29[7]   = {0b1100011, 0b1100011, 0b1000000, 0b1000000, 0b1100000, 0b1100011, 0b1100011};
const byte carre30[7]   = {0b1100011, 0b1100011, 0b1000000, 0b1000000, 0b1000000, 0b1100011, 0b1100011};
const byte carre31[7]   = {0b1100011, 0b1100011, 0b1000000, 0b1000000, 0b0000000, 0b1100011, 0b1100011};
const byte carre32[7]   = {0b1100011, 0b1100011, 0b1000000, 0b0000000, 0b0000000, 0b1100011, 0b1100011};
const byte carre33[7]   = {0b1100011, 0b1100011, 0b0000000, 0b0000000, 0b0000000, 0b1100011, 0b1100011};

// Les motifs de remplissage par branches verticale horizontale
const byte branche01[7] = {0b1100011, 0b1111111, 0b1111111, 0b1111111, 0b1111111, 0b1111111, 0b1111111};
const byte branche02[7] = {0b1100011, 0b1100011, 0b1111111, 0b1111111, 0b1111111, 0b1111111, 0b1111111};
const byte branche03[7] = {0b1100011, 0b1100011, 0b1100011, 0b1111111, 0b1111111, 0b1111111, 0b1111111};
const byte branche04[7] = {0b1100011, 0b1100011, 0b1100011, 0b1100011, 0b1111111, 0b1111111, 0b1111111};
const byte branche05[7] = {0b1100011, 0b1100011, 0b1100011, 0b1100011, 0b1100011, 0b1111111, 0b1111111};
const byte branche06[7] = {0b1100011, 0b1100011, 0b1100011, 0b1100011, 0b1100011, 0b1100011, 0b1111111};
const byte branche07[7] = {0b1100011, 0b1100011, 0b1100011, 0b1100011, 0b1100011, 0b1100011, 0b1100011};
const byte branche08[7] = {0b1100011, 0b1100011, 0b0100011, 0b0100011, 0b0100011, 0b1100011, 0b1100011};
const byte branche09[7] = {0b1100011, 0b1100011, 0b0000011, 0b0000011, 0b0000011, 0b1100011, 0b1100011};
const byte branche10[7] = {0b1100011, 0b1100011, 0b0000001, 0b0000001, 0b0000001, 0b1100011, 0b1100011};
const byte branche11[7] = {0b1100011, 0b1100011, 0b0000000, 0b0000000, 0b0000000, 0b1100011, 0b1100011};

// Les motifs de clignotement bord-centre
const byte bord[7]   = {0b1100011, 0b1101011, 0b0001000, 0b0111110, 0b0001000, 0b1101011, 0b1100011};
const byte centre[7] = {0b1111111, 0b1110111, 0b1110111, 0b1000001, 0b1110111, 0b1110111, 0b1111111};

// Les motifs de remplissage en diagonale
const byte diago01[7]= {0b1101111, 0b1111111, 0b1111111, 0b1111111, 0b1111111, 0b1111111, 0b1111111};
const byte diago02[7]= {0b1101111, 0b1111111, 0b1111111, 0b1111111, 0b1111111, 0b1111111, 0b1111111};
const byte diago03[7]= {0b1101111, 0b1111111, 0b0111111, 0b1111111, 0b1111111, 0b1111111, 0b1111111};
const byte diago04[7]= {0b1100111, 0b1111111, 0b0111111, 0b1111111, 0b1111111, 0b1111111, 0b1111111};
const byte diago05[7]= {0b1100111, 0b1101111, 0b0111111, 0b1111111, 0b1111111, 0b1111111, 0b1111111};
const byte diago06[7]= {0b1100111, 0b1101111, 0b0011111, 0b1111111, 0b1111111, 0b1111111, 0b1111111};
const byte diago07[7]= {0b1100111, 0b1101111, 0b0011111, 0b0111111, 0b1111111, 0b1111111, 0b1111111};
const byte diago08[7]= {0b1100011, 0b1101111, 0b0011111, 0b0111111, 0b1111111, 0b1111111, 0b1111111};
const byte diago09[7]= {0b1100011, 0b1100111, 0b0011111, 0b0111111, 0b1111111, 0b1111111, 0b1111111};
const byte diago10[7]= {0b1100011, 0b1100111, 0b0001111, 0b0111111, 0b1111111, 0b1111111, 0b1111111};
const byte diago11[7]= {0b1100011, 0b1100111, 0b0001111, 0b0011111, 0b1111111, 0b1111111, 0b1111111};
const byte diago12[7]= {0b1100011, 0b1100111, 0b0001111, 0b0011111, 0b0111111, 0b1111111, 0b1111111};
const byte diago13[7]= {0b1100011, 0b1100011, 0b0001111, 0b0011111, 0b0111111, 0b1111111, 0b1111111};
const byte diago14[7]= {0b1100011, 0b1100011, 0b0000111, 0b0011111, 0b0111111, 0b1111111, 0b1111111};
const byte diago15[7]= {0b1100011, 0b1100011, 0b0000111, 0b0001111, 0b0111111, 0b1111111, 0b1111111};
const byte diago16[7]= {0b1100011, 0b1100011, 0b0000111, 0b0001111, 0b0011111, 0b1111111, 0b1111111};
const byte diago17[7]= {0b1100011, 0b1100011, 0b0000011, 0b0001111, 0b0011111, 0b1111111, 0b1111111};
const byte diago18[7]= {0b1100011, 0b1100011, 0b0000011, 0b0000111, 0b0011111, 0b1111111, 0b1111111};
const byte diago19[7]= {0b1100011, 0b1100011, 0b0000011, 0b0000111, 0b0001111, 0b1111111, 0b1111111};
const byte diago20[7]= {0b1100011, 0b1100011, 0b0000001, 0b0000111, 0b0001111, 0b1111111, 0b1111111};
const byte diago21[7]= {0b1100011, 0b1100011, 0b0000001, 0b0000011, 0b0001111, 0b1111111, 0b1111111};
const byte diago22[7]= {0b1100011, 0b1100011, 0b0000001, 0b0000011, 0b0000111, 0b1111111, 0b1111111};
const byte diago23[7]= {0b1100011, 0b1100011, 0b0000001, 0b0000011, 0b0000111, 0b1101111, 0b1111111};
const byte diago24[7]= {0b1100011, 0b1100011, 0b0000000, 0b0000011, 0b0000111, 0b1101111, 0b1111111};
const byte diago25[7]= {0b1100011, 0b1100011, 0b0000000, 0b0000001, 0b0000111, 0b1101111, 0b1111111};
const byte diago26[7]= {0b1100011, 0b1100011, 0b0000000, 0b0000001, 0b0000011, 0b1101111, 0b1111111};
const byte diago27[7]= {0b1100011, 0b1100011, 0b0000000, 0b0000001, 0b0000011, 0b1100111, 0b1111111};
const byte diago28[7]= {0b1100011, 0b1100011, 0b0000000, 0b0000001, 0b0000011, 0b1100111, 0b1101111};
const byte diago29[7]= {0b1100011, 0b1100011, 0b0000000, 0b0000000, 0b0000011, 0b1100111, 0b1101111};
const byte diago30[7]= {0b1100011, 0b1100011, 0b0000000, 0b0000000, 0b0000001, 0b1100111, 0b1101111};
const byte diago31[7]= {0b1100011, 0b1100011, 0b0000000, 0b0000000, 0b0000001, 0b1100011, 0b1101111};
const byte diago32[7]= {0b1100011, 0b1100011, 0b0000000, 0b0000000, 0b0000001, 0b1100011, 0b1100111};
const byte diago33[7]= {0b1100011, 0b1100011, 0b0000000, 0b0000000, 0b0000000, 0b1100011, 0b1100111};
const byte diago34[7]= {0b1100011, 0b1100011, 0b0000000, 0b0000000, 0b0000000, 0b1100011, 0b1100111};
const byte diago35[7]= {0b1100011, 0b1100011, 0b0000000, 0b0000000, 0b0000000, 0b1100011, 0b1100011};

void setup() {
  // On met toutes les broches en sorties
  for (int broche=0; broche<=14; broche++){
    pinMode (broche, OUTPUT);
  }  // fin boucle for
  // On met les lignes de la matrice à l'état LOW
  for (int ligne=1; ligne<=7; ligne++){
    digitalWrite(ligne+7, LOW);  // N° broche = N° ligne + 7
  }  // fin boucle for N°2
  // On met les colonnes à l'état HIGH
  PORTD = 0b11111111;
}  // fin de setup

void affiche(const byte motif[7], const unsigned long duree){
  // Réalise l'affichage d'un motif sur la matrice pendant un certain temps (duree)
  unsigned long topDuree;
  topDuree = millis();
  while(millis() - topDuree < duree){
    // tant que la durée n'est pas réalisée, on affiche une trame de 7 lignes
    for(int ligne=1; ligne<=7; ligne++){
      // On met la broche à l'état HIGH. N° broche = N° ligne + 7
      digitalWrite(ligne+7, HIGH);
      // On met les colonnes comme il se doit
      PORTD = motif[ligne-1];  // la première ligne est l'indice 0 du tableau !
      delay(3);
      // On éteint la ligne avant de passer à la suivante
      digitalWrite(ligne+7, LOW);
      PORTD = 0b11111111;  // On met les colonnes à l'état HIGH
    }  // fin de boucle for
  }  // fin du while
}  // fin de la fonction affiche

void loop() {
  // On appelle la fonction affiche avec les motifs et pour la durée d'affichage
  for(int i=1; i<=3; i++){
    // Remplissage depuis le centre vers l'extérieur
  affiche(centre1, dureeCentre);
  affiche(centre2, dureeCentre);
  affiche(centre3, dureeCentre);
  affiche(centre4, 200);
  affiche(centre3, dureeCentre);
  affiche(centre2, dureeCentre);
  affiche(centre1, dureeCentre);
  }  // fin de boucle for
  affiche(centre1, dureeCentre);
  affiche(centre2, dureeCentre);
  affiche(centre3, dureeCentre);
  affiche(centre4, 1000);
  for(int i=1; i<=3; i++){
    // Barre horizontale et verticale oscillantes
    affiche(barres01, dureeBarres);
    affiche(barres02, dureeBarres);
    affiche(barres03, dureeBarres);
    affiche(barres02, dureeBarres);
  }  // fin de boucle for
  delay(500);
  for(int i=1; i<=3; i++){
    // Tracé des bords de la croix
    affiche(bord1, dureeBord);
    affiche(bord2, dureeBord);
    affiche(bord3, dureeBord);
    affiche(bord4, dureeBord);
    affiche(bord5, dureeBord);
    affiche(bord6, 500);
  }  // fin de boucle for
  affiche(bord6, 2000);
  delay(500);
  // Remplissage par carrés
  affiche(carre01, dureeCarre);
  affiche(carre02, dureeCarre);
  affiche(carre03, dureeCarre);
  affiche(carre04, dureeCarre);
  affiche(carre05, dureeCarre);
  affiche(carre06, dureeCarre);
  affiche(carre07, dureeCarre);
  affiche(carre08, dureeCarre);
  affiche(carre09, dureeCarre);
  affiche(carre10, dureeCarre);
  affiche(carre11, dureeCarre);
  affiche(carre12, dureeCarre);
  affiche(carre13, dureeCarre);
  affiche(carre14, dureeCarre);
  affiche(carre15, dureeCarre);
  affiche(carre16, dureeCarre);
  affiche(carre17, dureeCarre);
  affiche(carre18, dureeCarre);
  affiche(carre19, dureeCarre);
  affiche(carre20, dureeCarre);
  affiche(carre21, dureeCarre);
  affiche(carre22, dureeCarre);
  affiche(carre23, dureeCarre);
  affiche(carre24, dureeCarre);
  affiche(carre25, dureeCarre);
  affiche(carre26, dureeCarre);
  affiche(carre27, dureeCarre);
  affiche(carre28, dureeCarre);
  affiche(carre29, dureeCarre);
  affiche(carre30, dureeCarre);
  affiche(carre31, dureeCarre);
  affiche(carre32, dureeCarre);
  affiche(carre33, 2000);
  delay(500);
  for(int i=1; i<=3; i++){
    // Clignotement des bords de la croix
    affiche(bord6, 500);
    delay(500);
  }  // Fin de boucle for
  affiche(bord6, 2000);
  delay(500);
  // Remplissage depuis le centre en spirale
  affiche(spiral01, dureeSpiral);
  affiche(spiral02, dureeSpiral);
  affiche(spiral03, dureeSpiral);
  affiche(spiral04, dureeSpiral);
  affiche(spiral05, dureeSpiral);
  affiche(spiral06, dureeSpiral);
  affiche(spiral07, dureeSpiral);
  affiche(spiral08, dureeSpiral);
  affiche(spiral09, dureeSpiral);
  affiche(spiral10, dureeSpiral);
  affiche(spiral11, dureeSpiral);
  affiche(spiral12, dureeSpiral);
  affiche(spiral13, dureeSpiral);
  affiche(spiral14, dureeSpiral);
  affiche(spiral15, dureeSpiral);
  affiche(spiral16, dureeSpiral);
  affiche(spiral17, dureeSpiral);
  affiche(spiral18, dureeSpiral);
  affiche(spiral19, dureeSpiral);
  affiche(spiral20, dureeSpiral);
  affiche(spiral21, dureeSpiral);
  affiche(spiral22, dureeSpiral);
  affiche(spiral23, dureeSpiral);
  affiche(spiral24, dureeSpiral);
  affiche(spiral25, dureeSpiral);
  affiche(spiral26, dureeSpiral);
  affiche(spiral27, dureeSpiral);
  affiche(spiral28, dureeSpiral);
  affiche(spiral29, dureeSpiral);
  affiche(spiral30, dureeSpiral);
  affiche(spiral31, dureeSpiral);
  affiche(spiral32, dureeSpiral);
  affiche(spiral33, 2000);
  delay(500);
  // Remplissage par branches verticale puis horizontale
  affiche(branche01, dureeBranche);
  affiche(branche02, dureeBranche);
  affiche(branche03, dureeBranche);
  affiche(branche04, dureeBranche);
  affiche(branche05, dureeBranche);
  affiche(branche06, dureeBranche);
  affiche(branche07, dureeBranche);
  affiche(branche08, dureeBranche);
  affiche(branche09, dureeBranche);
  affiche(branche10, dureeBranche);
  affiche(branche11, 2000);
  delay(500);
  // Clignotement bord-centre
  for(int i=1; i<=10; i++){
    affiche(bord, dureeCligno);
    affiche(centre, dureeCligno);
  }  // Fin de boucle i
  affiche(bord, 2000);
  delay(500);
  // Remplissage en diagonale
  affiche(diago01, dureeDiago);
  affiche(diago02, dureeDiago);
  affiche(diago03, dureeDiago);
  affiche(diago04, dureeDiago);
  affiche(diago05, dureeDiago);
  affiche(diago06, dureeDiago);
  affiche(diago07, dureeDiago);
  affiche(diago08, dureeDiago);
  affiche(diago09, dureeDiago);
  affiche(diago10, dureeDiago);
  affiche(diago11, dureeDiago);
  affiche(diago12, dureeDiago);
  affiche(diago13, dureeDiago);
  affiche(diago14, dureeDiago);
  affiche(diago15, dureeDiago);
  affiche(diago16, dureeDiago);
  affiche(diago17, dureeDiago);
  affiche(diago18, dureeDiago);
  affiche(diago19, dureeDiago);
  affiche(diago20, dureeDiago);
  affiche(diago21, dureeDiago);
  affiche(diago22, dureeDiago);
  affiche(diago23, dureeDiago);
  affiche(diago24, dureeDiago);
  affiche(diago25, dureeDiago);
  affiche(diago26, dureeDiago);
  affiche(diago27, dureeDiago);
  affiche(diago28, dureeDiago);
  affiche(diago29, dureeDiago);
  affiche(diago30, dureeDiago);
  affiche(diago31, dureeDiago);
  affiche(diago32, dureeDiago);
  affiche(diago33, dureeDiago);
  affiche(diago34, dureeDiago);
  affiche(diago35, 2000);
  delay(500);
}  // fin de loop

Pour le télécharger, c’est ici :

Programme version 9

Modification du programme pour une matrice de LED à cathodes communes

Reprenons la figure 3 et imaginons que nos LED soient inversées (cathodes communes sur les lignes). Dans ce cas, c’est un niveau bas L (au lieu de H) qu’il faut appliquer à la ligne et un niveau haut H (au lieu de L) qu’il faut appliquer à la colonne pour allumer la LED.

Le balayage se fera toujours sur les lignes, mais avec un niveau LOW et l’affichage de toute la ligne (donc les différentes colonnes) se fera avec un niveau HIGH. Il suffit de changer tout cela dans la fonction affiche(,). Oui mais dans ce cas, faut-il réécrire les motifs en changeant les 0 en 1 et les 1 en 0 ?

Heureusement non ! D’ailleurs, ce serait assez fastidieux alors que le programme peut s’en charger pour nous grâce à l’opérateur bitwise NOT (noté par un tilda) dont la propriété est d’inverser tous les bits d’une donnée binaire (les 0 sont remplacés par 1 et réciproquement). La référence de l’opérateur bitwise NOT est donnée ICI.

Voici les changements à faire dans le programme si votre matrice est à cathodes communes sur les lignes :

Dans le setup, on met les lignes de la matrice à l’état HIGH au lieu de LOW (ligne 180) et les colonnes à l’état LOW au lieu de HIGH (ligne 183).

Dans la fonction affiche(,), à la ligne 194, on commande la ligne par un état LOW et à la ligne 196, on utilise l’opérateur bitwise NOT (le caractère tilda est obtenu avec Alt Gr + 2) ce qui fait que chaque bit du motif est inversé (0 au lieu de 1 et 1 au lieu de 0). Les lignes 199 et 200 sont également changées pour normaliser la matrice en fin de traitement.

Finalement, voici la nouvelle fonction affiche(,) qui doit être mise à la place de celle figurant dans le programme que vous avez téléchargé grâce au lien donné ci-dessus (en plus des deux changements dans le setup) :

void affiche(const byte motif[7], const unsigned long duree){
  // Réalise l'affichage d'un motif sur la matrice pendant un certain temps (duree)
  unsigned long topDuree;
  topDuree = millis();
  while(millis() - topDuree < duree){
    // tant que la durée n'est pas réalisée, on affiche une trame de 7 lignes
    for(int ligne=1; ligne<=7; ligne++){
      // On met la broche à l'état LOW. N° broche = N° ligne + 7
      digitalWrite(ligne+7, LOW);
      // On met les colonnes comme il se doit
      PORTD = ~motif[ligne-1];  // la première ligne est l'indice 0 du tableau !
      delay(3);
      // On éteint la ligne avant de passer à la suivante
      digitalWrite(ligne+7, HIGH);
      PORTD = 0b00000000;  // On met les colonnes à l'état LOW
    }  // fin de boucle for
  }  // fin du while
}  // fin de la fonction affiche

Intégration de la croix dans le bâtiment

En général, les croix de pharmacie sont posées perpendiculairement à la façade du bâtiment mais il arrive parfois qu’elles soient simplement posées sur le mur. C’est ce que nous allons faire pour cette croix qui est illuminée de toute façon sur une seule face. Commencez par ouvrir le mur de la pharmacie par une ouverture en forme de croix dont les dimensions, qui dépendent de la matrice que vous avez choisie, suivent le contour rouge de la figure 1. Collez votre matrice de LED derrière le mur et un entourage de la croix sur le côté extérieur du mur. Peignez cet entourage en vert foncé. Pour ne pas voir les LED lorsqu’elles sont éteintes, collez sur cet entourage une feuille de plastique dépoli comme un papier calque (mais ne pas utiliser de papier calque trop sensible à l’hygrométrie de l’air).

Reliez ensuite les broches de la matrice de LED à votre Arduino en utilisant des câbles de liaison pour le prototypage (mâle-mâle et mâle-femelle) ou mieux des nappes de câbles multi-couleurs et des résistances de 1 kΩ (quelques soudures sont nécessaires). Si vous voulez décorer l’intérieur de la pharmacie, cachez la carte Arduino dans le toit du bâtiment et arrangez-vous pour cacher le fil d’alimentation en le faisant descendre le long d’un angle pour qu’il ne se remarque pas. Arrangez-vous tout de même pour laisser accessible la prise jack (si vous alimentez la carte Arduino par ce moyen) et la prise USB (ce qui permet de modifier le programme où d’alimenter la carte Arduino). La figure 9 montre l’ensemble du montage intégré dans le bâtiment : remarquez les rideaux en papier de soie ou papier calque qui masque cette électronique lorsqu’on regarde le bâtiment de l’extérieur.

Figure 9
Figure 9

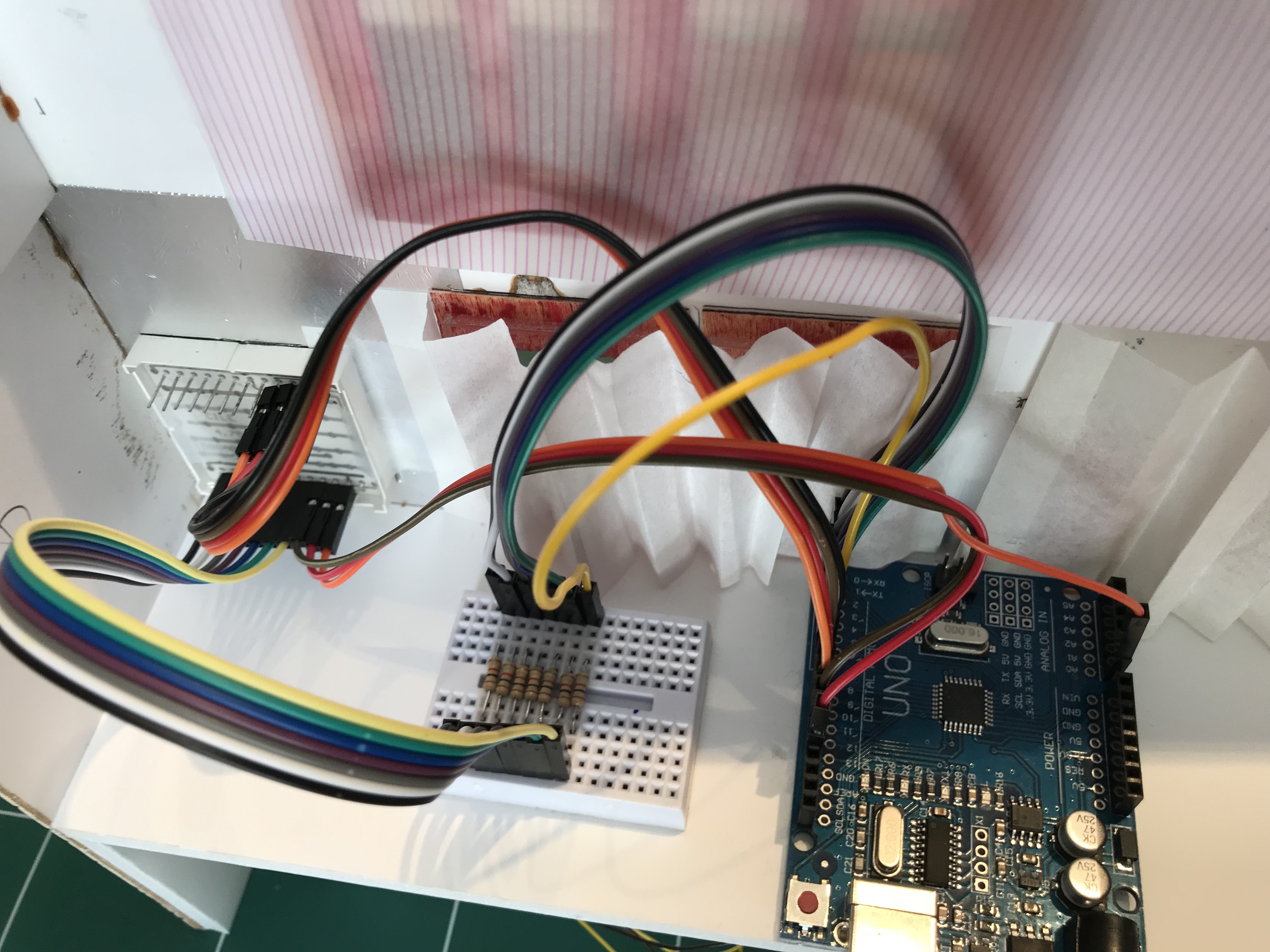

Intégration de l’électronique dans le bâtiment

Amélioration de ce montage

Si vous estimez que la luminosité des LED est insuffisante, vous pouvez amplifier le courant sur les lignes de la matrice avec des transistors qui amplifieront les signaux des sorties d’Arduino (8 à 13 plus A0). Ceci vous permet alors de changer les résistances de 1 kΩ par des résistances plus faibles calculées en fonction du courant que vous voulez faire passer.

Enfin, si vous utilisez une matrice de LED bicolores (cas de la matrice 1588ASRG), vous pouvez commander chaque LED soit en vert, soit en rouge, voire même les deux couleurs en même temps ce qui vous donnera du jaune. L’animation lumineuse n’en sera évidemment que plus belle (en trois couleurs) mais nécessitera un nombre plus important de broches de commande et il devient alors nécessaire d’utiliser une carte MEGA à la place de la carte UNO. En effet, il faut 21 sorties pour commander toutes les LED bicolores d’une matrice de 7 x 7, 14 si on se limite uniquement aux LED vertes, et 17 si on rajoute la couleur rouge pour le cœur de la croix uniquement (3 x 3 LED). Les deux dernières options tiennent sur une carte Arduino UNO qui dispose de 20 E/S numériques mais une carte Arduino MEGA est indispensable pour commander la totalité des 64 LED bicolores.

Faites jouer votre imagination et votre sens artistique

À vous de modifier le programme donné en exemple afin de personnaliser votre croix de pharmacie. Les plus belles animations sont celles qui font appel à un nombre élevé d’images. Cela peut paraître fastidieux de coder ces différentes images en matrices binaires, mais en prenant votre temps et en vérifiant bien ce que vous faites, vous finirez par y arriver. Votre sens artistique vous permettra de dynamiser le rythme des séquences et de les enchaîner les unes aux autres pour obtenir un résultat qui vous plaît. Quelle satisfaction ensuite quand l’animation se déroule sur votre croix de pharmacie et quelle fierté de posséder une croix qui est unique. C’est un des avantages du DIY (Do It Yourself ou faites-le vous-même) qui permet de créer ce qui n’existe pas dans le commerce.

[1Les broches dites analogiques sont également des E/S numériques (sauf A6 et A7 sur une carte Nano) portant les numéros 14 (A0) à 19 (A5)

33 Messages

  • Une croix de pharmacie animée avec Arduino UNO 19 mai 2020 11:33, par Fantasio

    Merci Christian pour ce nouvel article...

    Les animations lumineuses comme celle ci donnent toujours de la vie sur les réseaux...

    Répondre

  • Une croix de pharmacie animée avec Arduino UNO 22 mai 2020 17:00, par tabar57

    Je lis votre site régulièrement et même si je ne pratique pas le modélisme ferroviaire mais plutôt la simulation de vol, je vous remercie pour cet article très intéressant et formateur

    Bernard

    mon blog dédié à mon simulateur de vol : https://tabar57.blog4ever.com/

    Répondre

  • Bonjour,

    félicitations pour cette magnifique animation qui me tente bien. J’ai bien envie d’essayer mais je ne trouve pas la fameuse référence « matrice de LED A-788BPG ». Pourriez-vous m’indiquer où il est possible de la trouver ?

    Répondre

    • Une croix de pharmacie animée avec Arduino UNO 1er juin 2020 11:51, par Christian

      Si vous ne la trouvez pas, vous pouvez utiliser une autre matrice de LED 8 x 8 qui est un composant électronique très courant. Choisissez votre fournisseur favori et tapez dans son moteur de recherche "green led matrix 8 x 8".
      Vous pouvez aussi, si cela vous convient, prendre le composant référencé 1624 chez Adafruit :
      https://www.adafruit.com/product/1624 qui correspond à la référence KWM-20882CPGB qui hélas est à cathodes communes. Il faudra donc adapter le programme, ce qui peut représenter un gros travail, ou bien voir avec Adafruit s’ils ont la référence KWM-20882APGB (A pour anodes communes) ou encore trouver cette référence chez un revendeur de composants.
      La taille est bien de 20 x 20 mm et le prix est aux alentours de 4,50 euros (4,95 dollars chez Adafruit, 4,56 euros chez digikey.fr et 4,46 euros chez mouser.fr).

      Voici la notice technique associée à ce composant : https://cdn-shop.adafruit.com/datas... .

      Ne vous décoragez pas pour faire vos recherches, ces composants sont très courants et à prix modique.

      Répondre

    • Une croix de pharmacie animée avec Arduino UNO 2 juin 2020 09:11, par Jean-Luc

      Il y a ce modèle chez TME : https://www.tme.eu/fr/details/lm-88... mais il ne faut pas trainer, il est reste 15 et il n’y en aura pas d’autres. Un second modèle est proposé mais la quantité minimum est de 1000 exemplaires. Il est également possible de mettre 2 afficheurs 5x7 pour former une 10x7 : https://www.tme.eu/fr/details/lmd07...

      Répondre

  • Une croix de pharmacie animée avec Arduino UNO 31 mai 2020 21:45, par msport

    Il me semble que ce modèle led 3mm 32x32mm en vert doit convenir.
    Je n’en ai pas trouvé en 20mmm

    Voir en ligne : Matrice

    Répondre

  • Une croix de pharmacie animée avec Arduino UNO 8 juin 2020 18:18, par reinsch guy

    Bonjour,
    j’ai reçu de la société TME la matrice LM-88g07-cc. la broche 1 est celle qui se trouve la plus à gauche quand on regarde la face où est inscrite la référence du composant. donc la broche de 1 à 7 correspond aux colonnes ou aux lignes ??....
    j’ai câble d’après la figure 7bis en admettant que la broche 1 soit C1 , broche7 -c7 et broche10 - L1 ..broche16-L7....j’ai essayé plusieurs variantes sans succès .....

    Répondre

    • C’est bon - j’ai trouvé. pour ce que cela intéresse . je vous mets le brochage -
      en premier le brochage de l’afficheur et en 2eme le brochage sur l’arduino ....
      13-6..3-5..4-4..10-3..6-2..11-1..15-0....9-8..14-9..8-10..12-11..1-12..7-13..2-A0.

      Répondre

    • Une croix de pharmacie animée avec Arduino UNO 9 juin 2020 09:54, par Christian

      On ne peut pas faire de l’électronique en supposant ou admettant que les broches soient réparties d’une certaine façon. Sur une matrice de LED, il y a assez peu de risque de détruire le composant tant qu’on respecte des courants faibles, sur d’autres composants le risque de destruction est proche de 100%.
      Donc, quand on achète un composant électronique, le mieux est de télécharger sa notice et de s’y référer. Une chance pour nous, les vendeurs de composants par correspondance fournissent les notices en téléchargement sous forme PDF et c’était le cas pour TME (je viens de le vérifier).
      Votre histoire se termine bien puisque vous avez pu faire la correspondance entre broches et matrice (comme je le disais dans l’article) et une fois cette correspondance connue, il n’y a plus qu’à câbler selon la figure.
      Ma plus grande joie sera de voir dans les prochaines expositions de trains miniatures des pharmacies avec leur croix qui clignotent.

      Répondre

      • Une croix de pharmacie animée avec Arduino UNO 9 juin 2020 12:33, par Jean-Luc

        Il n’y a pas le brochage dans la datasheet Christian. Donc à part tester, je ne vois pas comment faire.

        Répondre

        • Une croix de pharmacie animée avec Arduino UNO 9 juin 2020 16:15, par Christian

          Le document que j’ai trouvé chez TME donne bien le brochage, ce qui est confirmé par Michel.
          De plus, en général une datasheet donne le brochage du composant, donc es-tu certain d’avoir la datasheet du constructeur et non un document reprenant seulement certaines pages ?
          Comme je l’ai expliqué, une matrice de LED peut être testée : quand une LED s’allume, on peut en déduire la ligne et la colonne, c’est assez facile (il suffit d’opérer avec des courants faibles). Au pire, rien ne s’allume. Tester un autre composant va quasiment produire la destruction de ce dernier si on fait n’importe quoi. Un lecteur avait interverti l’alimentation et la masse pour tester un microcontrôleur qui n’a pas résisté à ce traitement. C’est pourquoi le but de ce que j’ai écrit est de convaincre qu’il vaut mieux passer un peu de temps à chercher une documentation plutôt que vouloir expérimenter au hasard dans le but d’aller plus vite. C’est juste un sage conseil...

          Répondre

          • Une croix de pharmacie animée avec Arduino UNO 9 juin 2020 21:28, par Jean-Luc

            Désolé Christian mais si le numéro des broches est mentionné, il n’y a pas d’information sur la manière de les trouver physiquement sur le composant.

            Répondre

            • Une croix de pharmacie animée avec Arduino UNO 11 juin 2020 12:40, par Christian

              Je ne comprends pas ce qui t’arrête. Sur le document, la pin 1 est repérée et à partir de là, les pin sont numérotées comme sur tout autre composant dans le sens trigonométrique (inverse des aiguilles d’une montre).
              Sur un CI, il y a un repère pour la pin 1 ; sur une matrice de LED, la pin 1 est au plus proche du numéro du composant. Mais même si cette règle n’était pas systématique chez tous les fabricants (ce que je ne crois pas mais je peux me tromper), la pin 1 n’a que deux possibilités et dans ce cas, un seul essai avec un courant de quelques milliampères peut lever le doute. La pin 1 alimente la rangée 5, la pin 9 (qu’on pourrait prendre pour la pin 1) alimente la rangée 1 : un seul essai doit pouvoir lever le doute.
              Tout cela pour dire aussi que les fabricants pourraient faire des efforts sur leurs notices d’utilisation, mais ce qui est donné sur TME est-il la notice du constructeur dans son intégralité ? Hélas, il y a des chances car je ne vois pas pourquoi TME se donnerait du mal pour tronquer un document électronique.
              Notre lecteur a réussi à trouver la concordance, ce qui montre qu’avec un peu de persévérance, on peut s’en sortir même si la composant n’est pas celui cité dans l’article.

              Répondre

  • Une croix de pharmacie animée avec Arduino UNO 9 juin 2020 14:08, par msport

    On trouve quand même un brochage page 2 du pdf chez TME :

    Voir en ligne : Sur le forum ...

    Répondre

  • Une croix de pharmacie animée avec Arduino UNO 11 juin 2020 21:25, par msport

    Une recette de grand-mère pour tester les LED sans risque :
    une pile lithium genre 2032 épuisée mais pas morte (à vide elle sort quand même ses 3V)
    On peut la mettre en direct ou en inverse sur une LED, sa résistance interne limite à quelques mA le courant direct donc c’est sans problème.

    Répondre

  • le programme fonctionne très bien ; mais le motif de tracé des bords n’est pas complet ni les barres verticales et horizontales alors que pour les autres motifs, toutes les leds s’allument. y a t’il une explication à cela ?? j’ai mis une photo sur le forum

    Répondre

  • oui très bien , mais si la croix complete s’allume entièrement. cela veut dire que toutes les leds s’allument et tous les cablages sont bon ,, j’ai mis une photo sur le forum

    Répondre

  • Une croix de pharmacie animée avec Arduino UNO 13 juin 2020 08:56, par alain

    belle animation que je souhaite reproduire sur mon réseau mais je ne trouve pas la matrice verte pour le HO .
    j’ai commande et recue une matrice mais avec cathode commune et bien sur cela ne fonctionne pas. je pense que la seule solution serais de corriger le programme, mais alors la.....
    avez vous une solution ?

    Répondre

  • Une croix de pharmacie animée avec Arduino UNO 13 juin 2020 10:15, par Christian

    Il y a plusieurs solutions à votre problème : adapter le montage pour une matrice à cathodes communes ou bien adapter le programme. Seul le principe d’affichage est à conserver et celui-ci est décrit en détails dans l’article. Ce n’est pas forcément simple et cela peut demander pas mal de travail pour modifier le programme. Je ne connais pas votre niveau mais c’est effectivement un challenge.
    Bien évidemment, la solution la plus simple et qui vous demandera le minimum d’efforts est de trouver une matrice de LED vertes à anodes communes de 20 mm de côté. En remontant un peu les échanges depuis la publication de l’article, vous trouverez d’autres références de matrices de LED qui peuvent tout à fait convenir.
    Consultez également notre forum car un fil a été ouvert pour cette croix de pharmacie et il y aura sans doute d’autres idées intéressantes à creuser.

    Répondre

  • Une croix de pharmacie animée avec Arduino UNO 13 juin 2020 11:44, par msport

    Il ne faut pas se fier à la dénomination cathodes communes ou anodes communes mais vérifier le schéma. Les cathodes ou anodes sont communes aux rangs ou aux colonnes.

    Répondre

    • Une croix de pharmacie animée avec Arduino UNO 13 juin 2020 12:40, par Christian

      Pour réaliser sans problème le montage décrit par l’article, le mieux est de se procurer une matrice de LED dont l’organisation en lignes et colonnes correspond à la figure 3 de l’article.
      J’invite ceux qui feront le montage à communiquer sur le forum la référence de la matrice qu’ils ont utilisée et le fournisseur.
      J’ai pour ma part fourni deux références mais il y en a d’autres car ces matrices sont des composants très courants. ;-)

      Répondre

  • Une croix de pharmacie animée avec Arduino UNO 13 juin 2020 13:32, par msport

    Mais dites moi si je me trompe :
    Si on met les broches des rangées à la place de celles des colonnes et réciproquement, on a un modèle à cathodes communes à la place d’un modèle à anodes communes ?

    Répondre

    • Une croix de pharmacie animée avec Arduino UNO 13 juin 2020 15:38, par Christian

      Finalement, je ne pense pas que changer le programme soit si difficile ou long.
      Je vais mettre sur le forum une solution pour ceux qui ont une matrice à cathodes communes.
      Hélas, pour ma part je n’en ai pas donc je ne pourrai pas tester, mais peut-être quelqu’un pourrait le faire.

      Répondre

  • j’ai trouvé des matrices, je vous mets le lien

    https://www.ebay.fr/itm/5pcs-DEL-Di...

    Répondre

  • Une croix de pharmacie animée avec Arduino UNO 23 mai 2022 08:58, par pedro88

    cet exemple me plait très bien car je l’ai réalisé mais pourrais t’on avoir ce même programme avec un max7219 (ce qui ferait un peu moins de câblage)

    Répondre

  • Une croix de pharmacie animée avec Arduino UNO 23 mai 2022 23:47, par msport

    Bonjour,
    vous pouvez vous inspirer de ce tutoriel en réutilisant les bitmaps de l’article.
    Cordialement

    Voir en ligne : Réseau de LED 8x8 MAX7219 - Tutoriel Arduino

    Répondre

  • Une croix de pharmacie animée avec Arduino UNO 15 juin 2022 08:42, par pedro88

    bonjour et merci pour votre réponse, j’ai bien compris le système de codage

    Répondre

Réagissez à « Une croix de pharmacie animée avec Arduino UNO »

Qui êtes-vous ?
Votre message

Pour créer des paragraphes, laissez simplement des lignes vides.

Lien hypertexte

(Si votre message se réfère à un article publié sur le Web, ou à une page fournissant plus d’informations, vous pouvez indiquer ci-après le titre de la page et son adresse.)

Rubrique « Projets »

Les derniers articles

Les articles les plus lus
